YeaCreate-RK3562核心板
功能特点
- Core-RK3562核心板集成了四个 2.0 GHz 的 Cortex-A53 内核，并配备了优化的缓存系统，以平衡性能和功耗。
- LPDDR4/LPDDR4X/DDR4/DDR3/DDR3L/LPDDR3。
- 4KP30 H.265/VP9, 1080P60 H.264 视频解码器。
- 1080P60 H.264 视频编码器。
- LVDS/MIPI-DSI/RGB接口。
- 它兼容 Android 、Debian 、Ubuntu 和使用 Buildroot 生成的嵌入式系统，可适应各种不同的用途。
- 使用核心板+外围板的设计，核心板作为最小系统，而外围板接口板。仅需要2-4层的外围板即可实现快速开发验证。
- 核心板支持不同容量的 DRAM/EMMC 快速定制。
- 核心板已适配了超过10种不同类型的WiFi模组。
- 已预留屏蔽罩接口，便于在严苛的环境中使用。
- 典型的主板包括 4GB 内存、32GB 存储空间。
产品主芯片框图

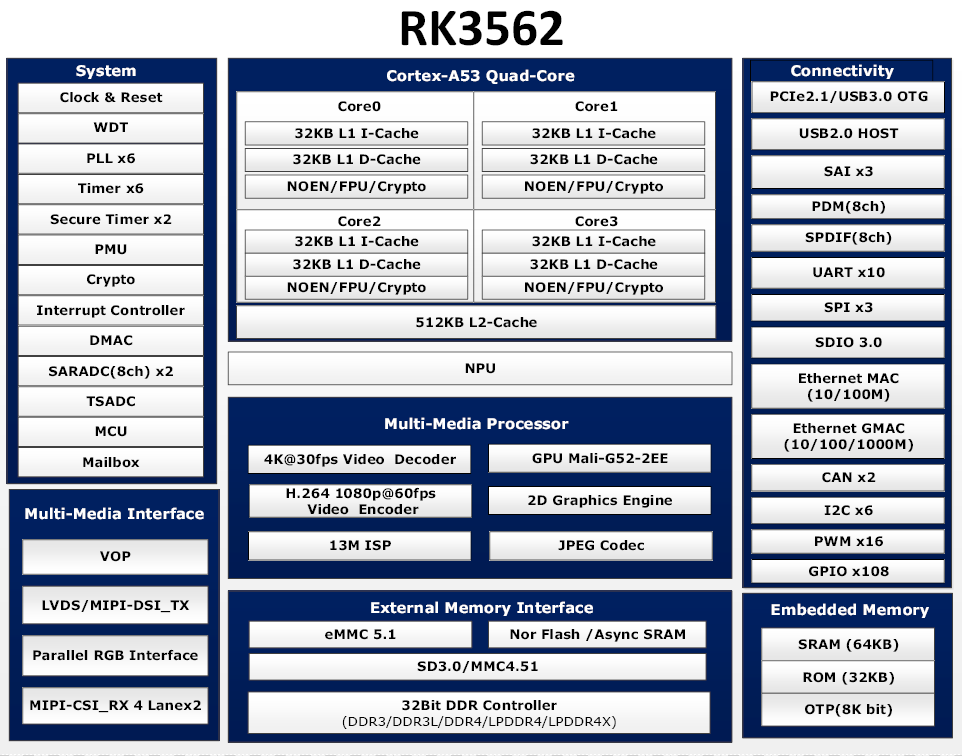

Core-RK3562 标准核心板 CPU 型号为 RK3562，主芯片框图如图所示：
应用场景
外观与尺寸

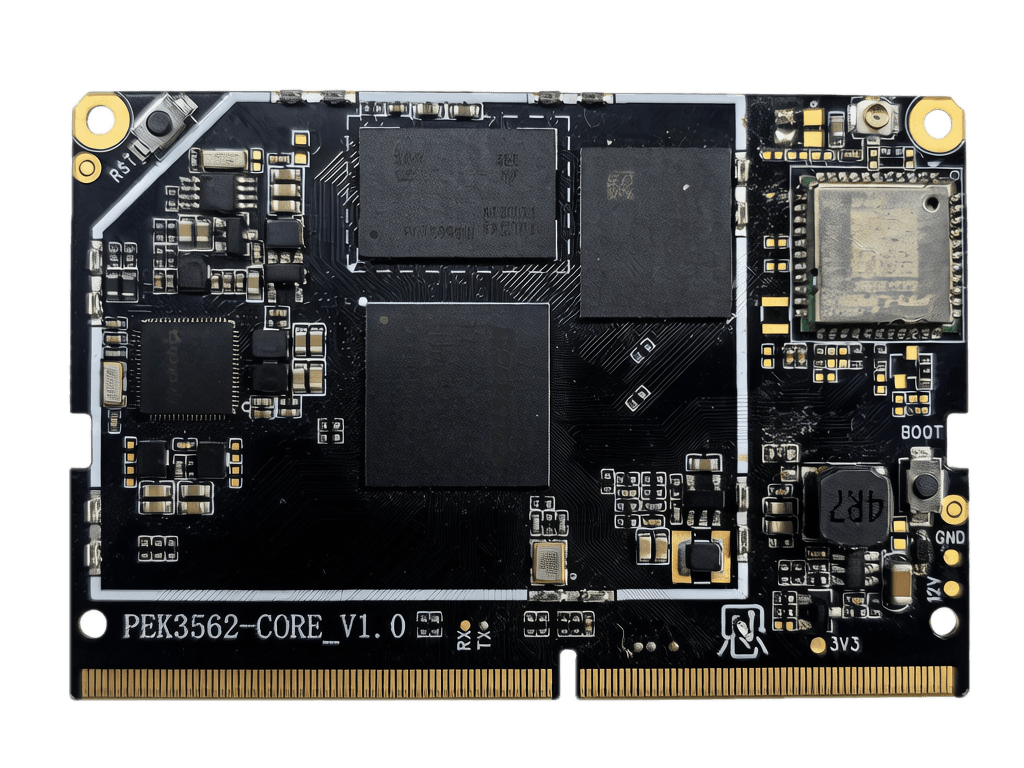

正面图
背面图
| 宽 |
47mm |
| 长 |
69.8mm |
| 公差 |
±0.5mm |
参数规格
基本参数,如下表所示:
| 名称 |
描述 |
| SoC |
RockChip RK3562 |
| CPU |
四核64位Cortex-A53，主频最高2.0GHz |
| GPU |
ARM G52 2EE
支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1
内嵌高性能2D 加速硬件 |
| NPU |
神支持1T算力 |
| 内存 |
LPDDR4/LPDDR4x，默认 4GB |
| 储存 |
EMMC默认32GB |
| 以太网 |
集成1路GMAC以太网控制器，支持千兆以太网（1000 Mbps） |
| 多媒体 |
支持4K 30fps H.265/VP9及1080P 60fps H.264视频解码
支持1080P 60fps H.264视频编码
支持13M ISP |
| 显示接口 |
单屏显示
支持LVDS/MIPI-DSI/RGB |
| 接口 |
支持USB3.0 OTG, USB2.0 HOST, PCIE2.1, RGMII + RMII |
核心板功能
| 序号 |
描述 |
| 1 |
RK3562 RESET按钮 |
| 2 |
IPEX 1代 座子 |
| 3 |
RK3562 BOOT按钮 |
引脚定义说明
引脚复用功能请参考芯片数据手册
| 序号 |
描述 |
序号 |
描述 |
| 1 |
GND |
2 |
HPL_OUT |
| 3 |
MIPI_CSI_RX1_D3P |
4 |
HP_SNS |
| 5 |
MIPI_CSI_RX1_D3N |
6 |
HPR_OUT |
| 7 |
GND |
8 |
GND |
| 9 |
MIPI_CSI_RX1_D2P |
10 |
SPKN_OUT |
| 11 |
MIPI_CSI_RX1_D2N |
12 |
SPKP_OUT |
| 13 |
GND |
14 |
GND |
| 15 |
MIPI_CSI_RX1_CLK0P |
16 |
MIC1_IN |
| 17 |
MIPI_CSI_RX1_CLK0N |
18 |
MIC2_IN |
| 19 |
GND |
20 |
GND |
| 21 |
MIPI_CSI_RX1_D1P |
22 |
PMIC_PWRON |
| 23 |
MIPI_CSI_RX1_D1N |
24 |
RESETn |
| 25 |
GND |
26 |
PMIC_EXT_EN |
| 27 |
MIPI_CSI_RX1_D0P |
28 |
PMIC_VDC |
| 29 |
MIPI_CSI_RX1_D0N |
30 |
GND |
| 31 |
GND |
32 |
VBAT_P |
| 33 |
MIPI_CSI_RX1_CLK1P |
34 |
SNSP |
| 35 |
MIPI_CSI_RX1_CLK1N |
36 |
SNSN |
| 37 |
GND |
38 |
GND |
| 39 |
MIPI_CSI_RX0_D3P |
40 |
VCC5V0_SYS |
| 41 |
MIPI_CSI_RX0_D3N |
42 |
VCC5V0_SYS |
| 43 |
GND |
44 |
GND |
| 45 |
MIPI_CSI_RX0_D2P |
46 |
CAM_CLK0_OUT |
| 47 |
MIPI_CSI_RX0_D2N |
48 |
CAM_CLK1_OUT |
| 49 |
GND |
50 |
CAM_RST0_L |
| 51 |
MIPI_CSI_RX0_CLK0P |
52 |
CAM_RST1_L |
| 53 |
MIPI_CSI_RX0_CLK0N |
54 |
I2C4_SCL_M0 |
| 55 |
GND |
56 |
I2C4_SDA_M0 |
| 57 |
MIPI_CSI_RX0_D1P |
58 |
CAM_PDN0_L |
| 59 |
MIPI_CSI_RX0_D1N |
60 |
CAM_PDN1_L |
| 61 |
GND |
62 |
I2C5_SCL_M0 |
| 63 |
MIPI_CSI_RX0_D0P |
64 |
I2C5_SDA_M0 |
| 65 |
MIPI_CSI_RX0_D0N |
66 |
VCCIO5 |
| 67 |
GND |
68 |
GND |
| 69 |
MIPI_CSI_RX0_CLK1P |
70 |
GPIO3_C4_d |
| 71 |
MIPI_CSI_RX0_CLK1N |
72 |
GPIO3_C5_d |
| 73 |
GND |
74 |
GPIO3_C6_d |
| 75 |
MIPI_DSI_TX_D3N/LVDS_TX_D3N |
76 |
GPIO3_C7_d |
| 77 |
MIPI_DSI_TX_D3P/LVDS_TX_D3P |
78 |
GPIO3_D0_d |
| 79 |
GND |
80 |
GPIO3_D1_d |
| 81 |
MIPI_DSI_TX_D2P/LVDS_TX_D2P |
82 |
GPIO3_D2_d |
| 83 |
MIPI_DSI_TX_D2N/LVDS_TX_D2N |
84 |
GPIO3_D3_d |
| 85 |
GND |
86 |
GND |
| 87 |
MIPI_DSI_TX_CLKN/LVDS_TX_CLKN |
88 |
GPIO3_D4_d |
| 89 |
MIPI_DSI_TX_CLKP/LVDS_TX_CLKP |
90 |
GPIO3_D5_d |
| 91 |
GND |
92 |
GPIO3_D6_d |
| 93 |
MIPI_DSI_TX_D1P/LVDS_TX_D1P |
94 |
GPIO3_D7_d |
| 95 |
MIPI_DSI_TX_D1N/LVDS_TX_D1N |
96 |
GPIO4_A0_d |
| 97 |
GND |
98 |
GPIO4_A1_d |
| 99 |
MIPI_DSI_TX_D0N/LVDS_TX_D0N |
100 |
GPIO4_A2_d |
| 101 |
MIPI_DSI_TX_D0P/LVDS_TX_D0P |
102 |
GPIO4_A3_d |
| 103 |
GND |
104 |
GPIO4_A4_d |
| 105 |
TP_RST_L |
106 |
GPIO4_A5_d |
| 107 |
I2C2_SDA_TP |
108 |
GPIO4_A6_d |
| 109 |
I2C2_SCL_TP |
110 |
GPIO4_A7_d |
| 111 |
TP_INT_L |
112 |
GPIO4_B0_d |
| 113 |
GPIO0_C0_d |
114 |
GPIO4_B1_d |
| 115 |
LCD_BL_PWM |
116 |
GPIO4_B2_d |
| 117 |
HALL_INT_L |
118 |
GPIO4_B3_d |
| 119 |
UART0_RX_M0_DEBUG |
120 |
GND |
| 121 |
UART0_TX_M0_DEBUG |
122 |
GPIO4_B4_d |
| 123 |
PMUIO1 |
124 |
GPIO4_B5_d |
| 125 |
PMUIO1 |
126 |
GPIO4_B6_d |
| 127 |
GND |
128 |
GPIO4_B7_d |
| 129 |
REFCLK_OUT |
130 |
VCCIO6 |
| 131 |
SDMMC0_DET_L |
132 |
GND |
| 133 |
PWM3_IR |
134 |
RGMII_RSTn |
| 135 |
LCD_PWREN_H |
136 |
RGMII_INT/PMEB |
| 137 |
RTCIC_INT_L |
138 |
PDM_SDI0_M0 |
| 139 |
I2C0_SCL_PMIC |
140 |
PCIE20_CLKREQn_M1/PDM_CLK0_M0 |
| 141 |
I2C0_SDA_PMIC |
142 |
PCIE20_WAKEn_M1/PDM_SDI2_M0 |
| 143 |
USBCC_INT_L |
144 |
PCIE20_PERSTn_M1/PDM_SDI1_M0 |
| 145 |
VCC3V3_PMU |
146 |
VCCIO_ACODEC |
| 147 |
VCC3V3_PMU |
148 |
VCCIO_ACODEC |
| 149 |
RTC_BAT |
150 |
VCC_MIC |
| 151 |
GND |
152 |
VCC_MIC |
| 153 |
USB30_OTG0_VBUSDET |
154 |
GND |
| 155 |
USB30_OTG0_ID |
156 |
SDMMC0_D0 |
| 157 |
GND |
158 |
SDMMC0_D1 |
| 159 |
VCC5V0_OTG |
160 |
SDMMC0_D2 |
| 161 |
VCC5V0_OTG |
162 |
SDMMC0_D3 |
| 163 |
USB30_OTG0_DM |
164 |
SDMMC0_CMD |
| 165 |
USB30_OTG0_DP |
166 |
SDMMC0_CLK |
| 167 |
GND |
168 |
GND |
| 169 |
USB20_HOST1_DM |
170 |
VCCIO_SD |
| 171 |
USB20_HOST1_DP |
172 |
VCCIO_SD |
| 173 |
GND |
174 |
VCC3V3_SD |
| 175 |
USB30_OTG0_SSTXP/PCIE20_TXDP |
176 |
VCC3V3_SD |
| 177 |
USB30_OTG0_SSTXN/PCIE20_TXDN |
178 |
GPIO1_C7_d |
| 179 |
GND |
180 |
GPIO1_D0_d |
| 181 |
PCIE20_REFCLKP |
182 |
GND |
| 183 |
PCIE20_REFCLKN |
184 |
SARADC0_IN1_KEY/RECOVERY |
| 185 |
GND |
186 |
SARADC0_IN2_HW_ID |
| 187 |
USB30_OTG0_SSRXP/PCIE20_RXDP |
188 |
SARADC0_IN3 |
| 189 |
USB30_OTG0_SSRXN/PCIE20_RXDN |
190 |
SARADC0_IN4_HP_HOOK |
| 191 |
GND |
192 |
SARADC0_IN5 |
| 193 |
NC |
194 |
SARADC0_IN6 |
| 195 |
NC |
196 |
VCC_1V8 |
| 197 |
NC |
198 |
VCC_1V8 |
| 199 |
NC |
200 |
VCC_1V8 |
| 201 |
NC |
202 |
GND |
| 203 |
NC |
204 |
GND |
| 205 |
NC |
206 |
VCC_3V3 |
| 207 |
NC |
208 |
VCC_3V3 |
| 209 |
NC |
210 |
VCC_3V3 |
| 211 |
NC |
212 |
NC |
| 213 |
VCC3V3_SYS/VCCBAT_SYS |
214 |
NC |
| 215 |
VCC3V3_SYS/VCCBAT_SYS |
216 |
NC |
| 217 |
VCC3V3_SYS/VCCBAT_SYS |
218 |
NC |
| 219 |
VCC3V3_SYS/VCCBAT_SYS |
220 |
NC |
| 221 |
VCC3V3_SYS/VCCBAT_SYS |
222 |
NC |
| 223 |
VCC3V3_SYS/VCCBAT_SYS |
224 |
NC |
| 225 |
GND |
226 |
GND |
| 227 |
GND |
228 |
GND |
| 229 |
GND |
230 |
GND |
| 231 |
GND |
232 |
GND |
| 233 |
GND |
234 |
GND |
| 235 |
GND |
236 |
GND |
| 237 |
DC5V-12V |
238 |
NC |
| 239 |
DC5V-12V |
240 |
NC |
| 241 |
DC5V-12V |
242 |
NC |
| 243 |
DC5V-12V |
244 |
NC |
| 245 |
DC5V-12V |
246 |
NC |
| 247 |
DC5V-12V |
248 |
NC |
| 249 |
GND |
250 |
GND |
| 251 |
GND |
252 |
GND |
| 253 |
GND |
254 |
GND |
| 255 |
GND |
256 |
GND |
| 257 |
GND |
258 |
GND |
| 259 |
GND |
260 |
GND |
