YeaCreate-RK3562 Cord Board

Features and Applications
- The Core-RK3562 module is built around four Cortex-A53 cores running at up to 2.0 GHz, featuring an optimized cache hierarchy to balance performance and power efficiency.
- LPDDR4/LPDDR4X/DDR4/DDR3/DDR3L/LPDDR3.
- 4KP30 H.265/VP9, 1080P60 H.264 Video Decoding.
- 1080P60 H.264 Video Encoding.
- LVDS/MIPI-DSI/RGB Interface.
- It supports mainstream operating systems such as Android, Debian, and Ubuntu, as well as Buildroot-based embedded systems, ensuring adaptability for different application scenarios.
- Designed with a cord board and carries board architecture, the core board serves as the minimum system, while the carrier board handles peripheral interfaces. This allows for rapid development and verification using only a 2 - 4 layer carrier board.
- The core board supports fast customization with different capacities of DRAM or EMMC.
- The core board has been adapted with over 10 types of Wi-Fi modules.
- A reserved shield case interface is provided for reliable operation in harsh environments.
- The standard configuration includes 4GB RAM and 32GB storage.

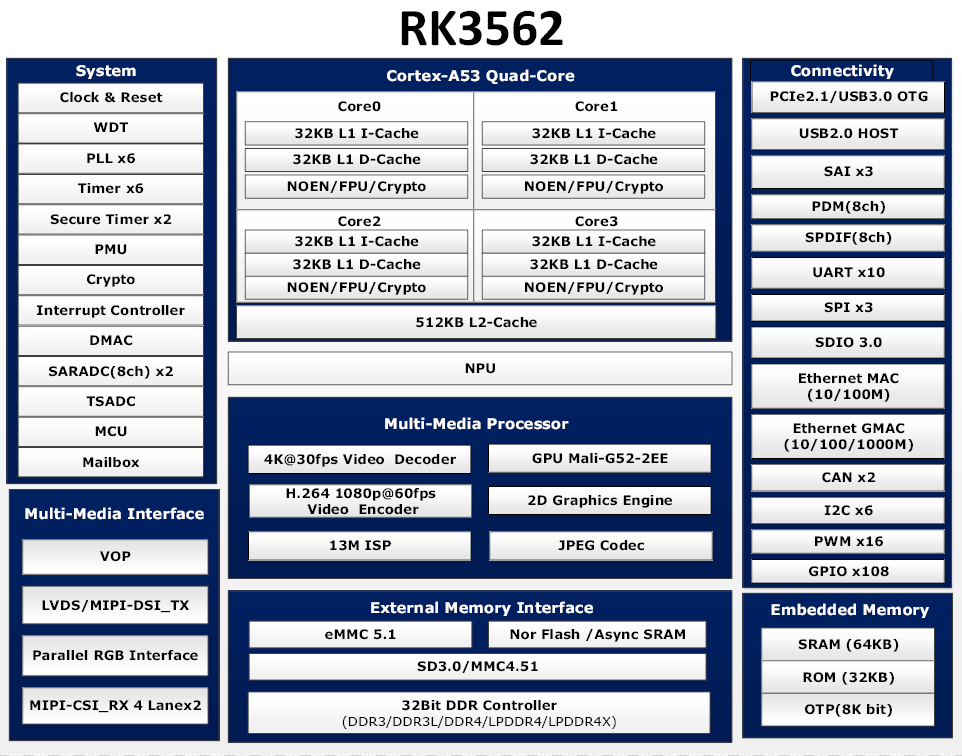

Functional Block Diagram
The Core-RK3562 Standard Core Board utilizes the RK3562 as its main CPU, The functional block diagram of the chip is shown below:

Applications

Mechanical Dimensions

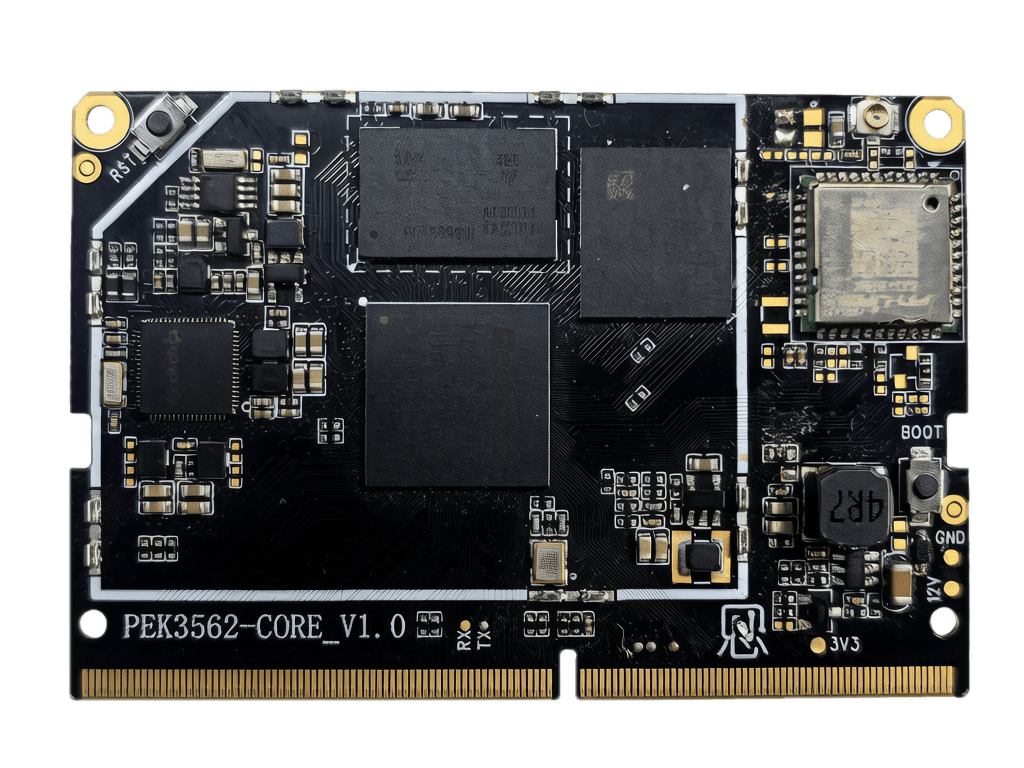

Top View

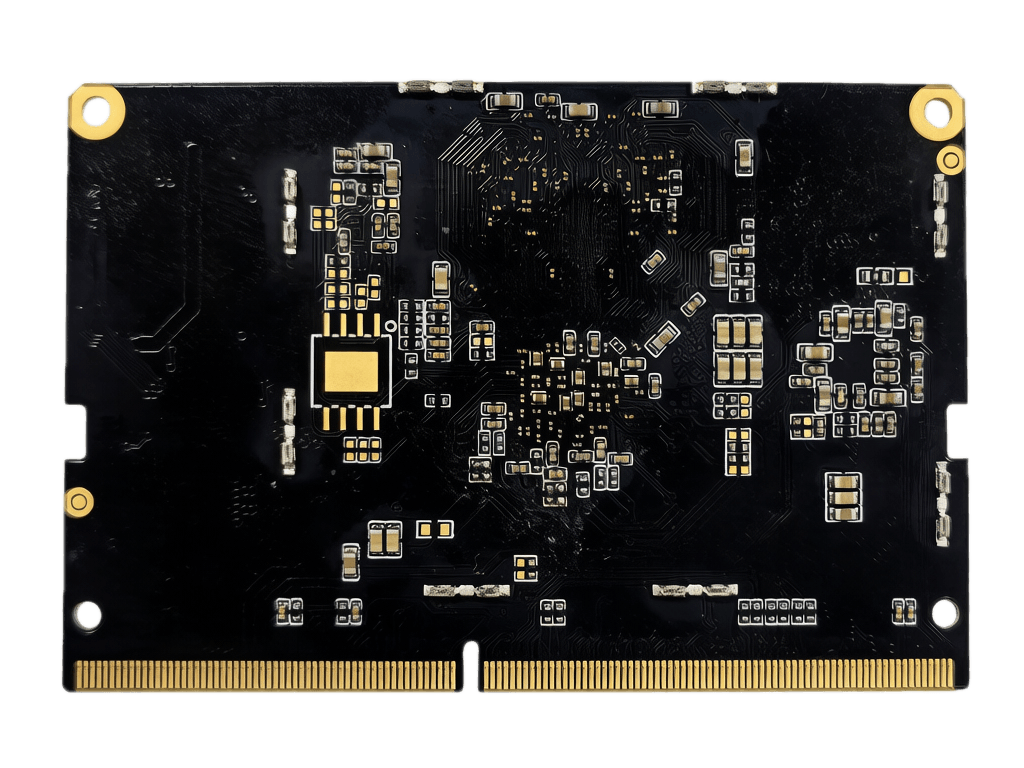

Bottom View
| Width |
47mm |
| Length |
69.8mm |
| Tolerance |
±0.5mm |
Electrical Characteristics
The basic parameters are listed in the table below:
| Name |
Description |
| SoC |
RockChip RK3562 |
| CPU |
Quad-core 64-bit Cortex-A53 processor, up to 2.0 GHz |
| GPU |
ARM G52 2EE Supports OpenGL ES 1.1/2.0/3.2,OpenCL 2.0,Vulkan 1.1 Embedded high-performance 2D graphics acceleration hardware. |
| NPU |
Delivers up to 1 TOPS of computing power. |
| Memory |
LPDDR4/LPDDR4x,default 4GB |
| Storage |
EMMC,default 32GB |
| Ethernet |
Integrates a GMAC controller, providing a high-performance Gigabit Ethernet interface (1000 Mbps). |
| Multimedia |
Supports 4K @ 30 fps video decoding (H.265, VP9) and 1080p @ 60 fps video decoding (H.264). Supports 1080p @ 60 fps video encoding (H.264). Supports 13M ISP. |
| Display |
Single Display Supports LVDS/MIPI-DSI/RGB |
| Interface |
Supports USB3.0 OTG, USB2.0 HOST, PCIE2.1, RGMII + RMII |

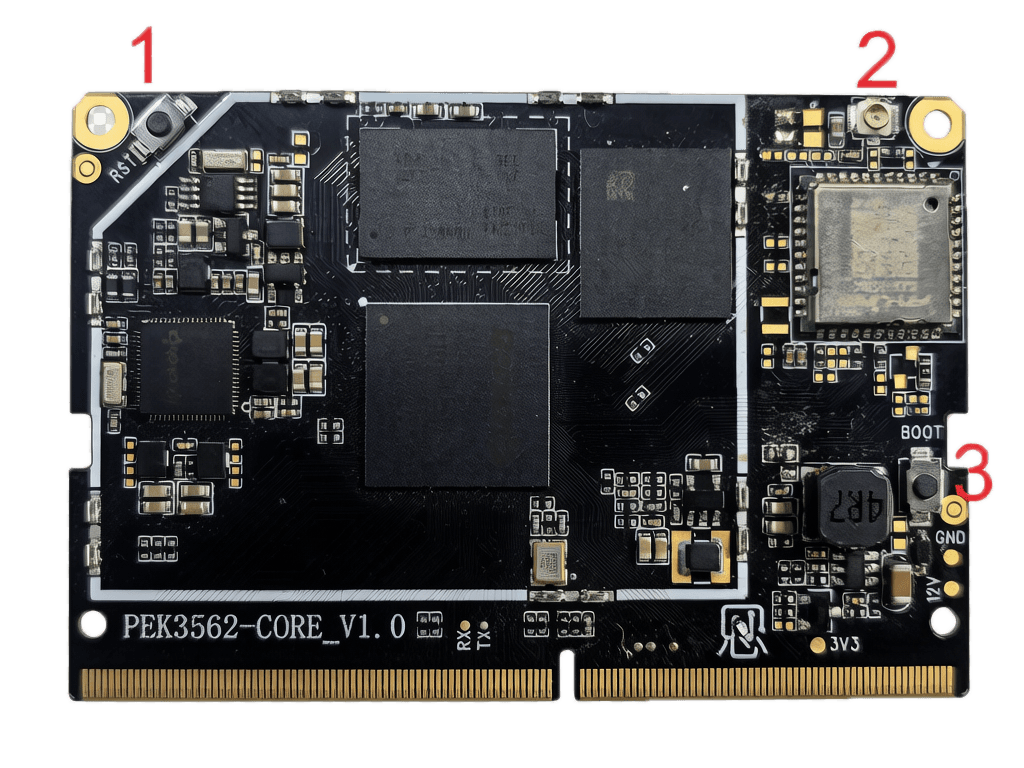

Core Board Functions
| NO. |
Description |
| 1 |
RK3562 RESET Button |
| 2 |
IPEX Gen 1 Connector |
| 3 |
RK3562 BOOT Button |

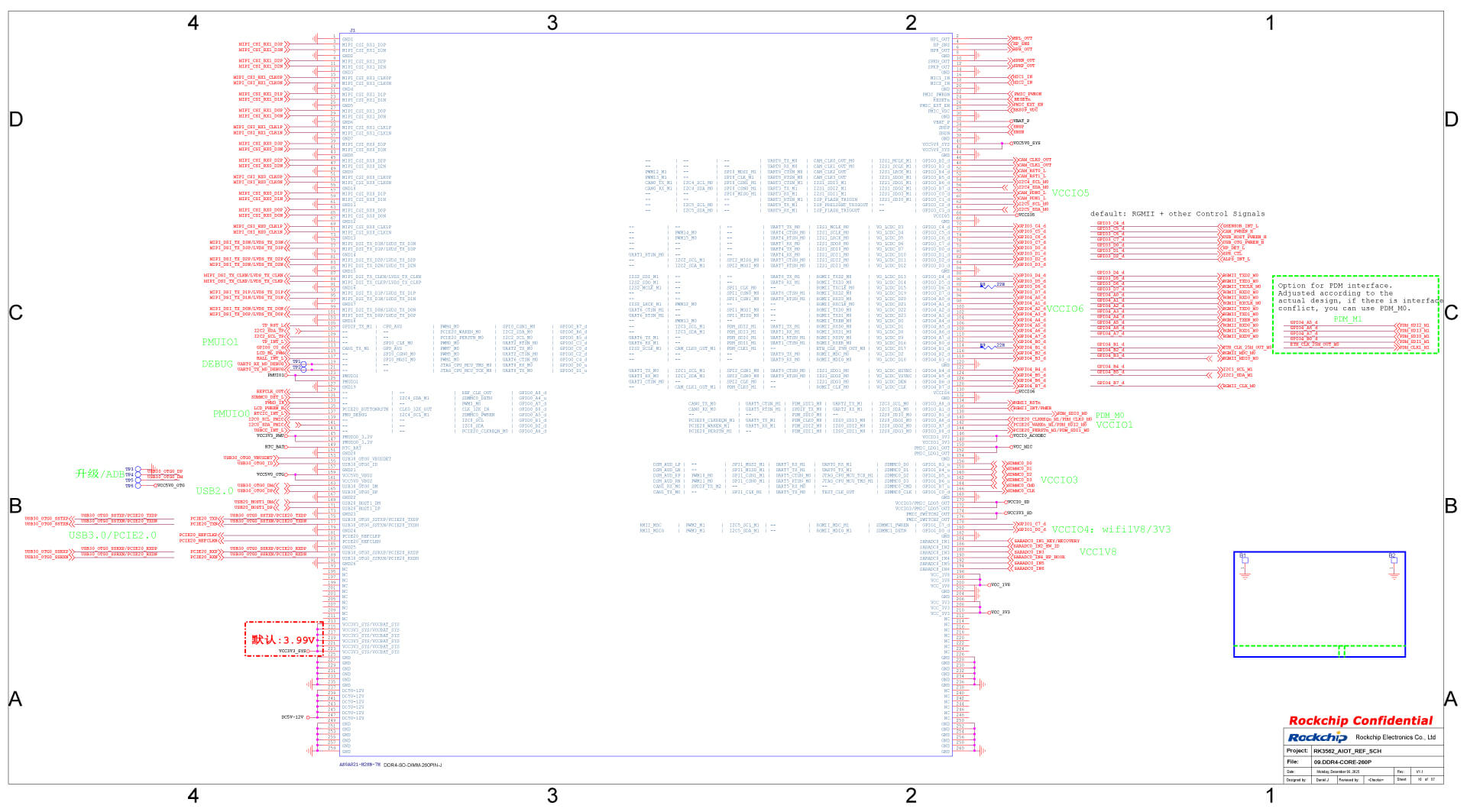

Pin Configuration and Functions
For pin multiplexing functions, please refer to the chip datasheet.
| No. |
Description |
No. |
Description |
| 1 |
GND |
2 |
HPL_OUT |
| 3 |
MIPI_CSI_RX1_D3P |
4 |
HP_SNS |
| 5 |
MIPI_CSI_RX1_D3N |
6 |
HPR_OUT |
| 7 |
GND |
8 |
GND |
| 9 |
MIPI_CSI_RX1_D2P |
10 |
SPKN_OUT |
| 11 |
MIPI_CSI_RX1_D2N |
12 |
SPKP_OUT |
| 13 |
GND |
14 |
GND |
| 15 |
MIPI_CSI_RX1_CLK0P |
16 |
MIC1_IN |
| 17 |
MIPI_CSI_RX1_CLK0N |
18 |
MIC2_IN |
| 19 |
GND |
20 |
GND |
| 21 |
MIPI_CSI_RX1_D1P |
22 |
PMIC_PWRON |
| 23 |
MIPI_CSI_RX1_D1N |
24 |
RESETn |
| 25 |
GND |
26 |
PMIC_EXT_EN |
| 27 |
MIPI_CSI_RX1_D0P |
28 |
PMIC_VDC |
| 29 |
MIPI_CSI_RX1_D0N |
30 |
GND |
| 31 |
GND |
32 |
VBAT_P |
| 33 |
MIPI_CSI_RX1_CLK1P |
34 |
SNSP |
| 35 |
MIPI_CSI_RX1_CLK1N |
36 |
SNSN |
| 37 |
GND |
38 |
GND |
| 39 |
MIPI_CSI_RX0_D3P |
40 |
VCC5V0_SYS |
| 41 |
MIPI_CSI_RX0_D3N |
42 |
VCC5V0_SYS |
| 43 |
GND |
44 |
GND |
| 45 |
MIPI_CSI_RX0_D2P |
46 |
CAM_CLK0_OUT |
| 47 |
MIPI_CSI_RX0_D2N |
48 |
CAM_CLK1_OUT |
| 49 |
GND |
50 |
CAM_RST0_L |
| 51 |
MIPI_CSI_RX0_CLK0P |
52 |
CAM_RST1_L |
| 53 |
MIPI_CSI_RX0_CLK0N |
54 |
I2C4_SCL_M0 |
| 55 |
GND |
56 |
I2C4_SDA_M0 |
| 57 |
MIPI_CSI_RX0_D1P |
58 |
CAM_PDN0_L |
| 59 |
MIPI_CSI_RX0_D1N |
60 |
CAM_PDN1_L |
| 61 |
GND |
62 |
I2C5_SCL_M0 |
| 63 |
MIPI_CSI_RX0_D0P |
64 |
I2C5_SDA_M0 |
| 65 |
MIPI_CSI_RX0_D0N |
66 |
VCCIO5 |
| 67 |
GND |
68 |
GND |
| 69 |
MIPI_CSI_RX0_CLK1P |
70 |
GPIO3_C4_d |
| 71 |
MIPI_CSI_RX0_CLK1N |
72 |
GPIO3_C5_d |
| 73 |
GND |
74 |
GPIO3_C6_d |
| 75 |
MIPI_DSI_TX_D3N/LVDS_TX_D3N |
76 |
GPIO3_C7_d |
| 77 |
MIPI_DSI_TX_D3P/LVDS_TX_D3P |
78 |
GPIO3_D0_d |
| 79 |
GND |
80 |
GPIO3_D1_d |
| 81 |
MIPI_DSI_TX_D2P/LVDS_TX_D2P |
82 |
GPIO3_D2_d |
| 83 |
MIPI_DSI_TX_D2N/LVDS_TX_D2N |
84 |
GPIO3_D3_d |
| 85 |
GND |
86 |
GND |
| 87 |
MIPI_DSI_TX_CLKN/LVDS_TX_CLKN |
88 |
GPIO3_D4_d |
| 89 |
MIPI_DSI_TX_CLKP/LVDS_TX_CLKP |
90 |
GPIO3_D5_d |
| 91 |
GND |
92 |
GPIO3_D6_d |
| 93 |
MIPI_DSI_TX_D1P/LVDS_TX_D1P |
94 |
GPIO3_D7_d |
| 95 |
MIPI_DSI_TX_D1N/LVDS_TX_D1N |
96 |
GPIO4_A0_d |
| 97 |
GND |
98 |
GPIO4_A1_d |
| 99 |
MIPI_DSI_TX_D0N/LVDS_TX_D0N |
100 |
GPIO4_A2_d |
| 101 |
MIPI_DSI_TX_D0P/LVDS_TX_D0P |
102 |
GPIO4_A3_d |
| 103 |
GND |
104 |
GPIO4_A4_d |
| 105 |
TP_RST_L |
106 |
GPIO4_A5_d |
| 107 |
I2C2_SDA_TP |
108 |
GPIO4_A6_d |
| 109 |
I2C2_SCL_TP |
110 |
GPIO4_A7_d |
| 111 |
TP_INT_L |
112 |
GPIO4_B0_d |
| 113 |
GPIO0_C0_d |
114 |
GPIO4_B1_d |
| 115 |
LCD_BL_PWM |
116 |
GPIO4_B2_d |
| 117 |
HALL_INT_L |
118 |
GPIO4_B3_d |
| 119 |
UART0_RX_M0_DEBUG |
120 |
GND |
| 121 |
UART0_TX_M0_DEBUG |
122 |
GPIO4_B4_d |
| 123 |
PMUIO1 |
124 |
GPIO4_B5_d |
| 125 |
PMUIO1 |
126 |
GPIO4_B6_d |
| 127 |
GND |
128 |
GPIO4_B7_d |
| 129 |
REFCLK_OUT |
130 |
VCCIO6 |
| 131 |
SDMMC0_DET_L |
132 |
GND |
| 133 |
PWM3_IR |
134 |
RGMII_RSTn |
| 135 |
LCD_PWREN_H |
136 |
RGMII_INT/PMEB |
| 137 |
RTCIC_INT_L |
138 |
PDM_SDI0_M0 |
| 139 |
I2C0_SCL_PMIC |
140 |
PCIE20_CLKREQn_M1/PDM_CLK0_M0 |
| 141 |
I2C0_SDA_PMIC |
142 |
PCIE20_WAKEn_M1/PDM_SDI2_M0 |
| 143 |
USBCC_INT_L |
144 |
PCIE20_PERSTn_M1/PDM_SDI1_M0 |
| 145 |
VCC3V3_PMU |
146 |
VCCIO_ACODEC |
| 147 |
VCC3V3_PMU |
148 |
VCCIO_ACODEC |
| 149 |
RTC_BAT |
150 |
VCC_MIC |
| 151 |
GND |
152 |
VCC_MIC |
| 153 |
USB30_OTG0_VBUSDET |
154 |
GND |
| 155 |
USB30_OTG0_ID |
156 |
SDMMC0_D0 |
| 157 |
GND |
158 |
SDMMC0_D1 |
| 159 |
VCC5V0_OTG |
160 |
SDMMC0_D2 |
| 161 |
VCC5V0_OTG |
162 |
SDMMC0_D3 |
| 163 |
USB30_OTG0_DM |
164 |
SDMMC0_CMD |
| 165 |
USB30_OTG0_DP |
166 |
SDMMC0_CLK |
| 167 |
GND |
168 |
GND |
| 169 |
USB20_HOST1_DM |
170 |
VCCIO_SD |
| 171 |
USB20_HOST1_DP |
172 |
VCCIO_SD |
| 173 |
GND |
174 |
VCC3V3_SD |
| 175 |
USB30_OTG0_SSTXP/PCIE20_TXDP |
176 |
VCC3V3_SD |
| 177 |
USB30_OTG0_SSTXN/PCIE20_TXDN |
178 |
GPIO1_C7_d |
| 179 |
GND |
180 |
GPIO1_D0_d |
| 181 |
PCIE20_REFCLKP |
182 |
GND |
| 183 |
PCIE20_REFCLKN |
184 |
SARADC0_IN1_KEY/RECOVERY |
| 185 |
GND |
186 |
SARADC0_IN2_HW_ID |
| 187 |
USB30_OTG0_SSRXP/PCIE20_RXDP |
188 |
SARADC0_IN3 |
| 189 |
USB30_OTG0_SSRXN/PCIE20_RXDN |
190 |
SARADC0_IN4_HP_HOOK |
| 191 |
GND |
192 |
SARADC0_IN5 |
| 193 |
NC |
194 |
SARADC0_IN6 |
| 195 |
NC |
196 |
VCC_1V8 |
| 197 |
NC |
198 |
VCC_1V8 |
| 199 |
NC |
200 |
VCC_1V8 |
| 201 |
NC |
202 |
GND |
| 203 |
NC |
204 |
GND |
| 205 |
NC |
206 |
VCC_3V3 |
| 207 |
NC |
208 |
VCC_3V3 |
| 209 |
NC |
210 |
VCC_3V3 |
| 211 |
NC |
212 |
NC |
| 213 |
VCC3V3_SYS/VCCBAT_SYS |
214 |
NC |
| 215 |
VCC3V3_SYS/VCCBAT_SYS |
216 |
NC |
| 217 |
VCC3V3_SYS/VCCBAT_SYS |
218 |
NC |
| 219 |
VCC3V3_SYS/VCCBAT_SYS |
220 |
NC |
| 221 |
VCC3V3_SYS/VCCBAT_SYS |
222 |
NC |
| 223 |
VCC3V3_SYS/VCCBAT_SYS |
224 |
NC |
| 225 |
GND |
226 |
GND |
| 227 |
GND |
228 |
GND |
| 229 |
GND |
230 |
GND |
| 231 |
GND |
232 |
GND |
| 233 |
GND |
234 |
GND |
| 235 |
GND |
236 |
GND |
| 237 |
DC5V-12V |
238 |
NC |
| 239 |
DC5V-12V |
240 |
NC |
| 241 |
DC5V-12V |
242 |
NC |
| 243 |
DC5V-12V |
244 |
NC |
| 245 |
DC5V-12V |
246 |
NC |
| 247 |
DC5V-12V |
248 |
NC |
| 249 |
GND |
250 |
GND |
| 251 |
GND |
252 |
GND |
| 253 |
GND |
254 |
GND |
| 255 |
GND |
256 |
GND |
| 257 |
GND |
258 |
GND |
| 259 |
GND |
260 |
GND |
