恩创显示模组 Nscreen32
全球第一片 LVGL 官方认证的显示模组
产品简介

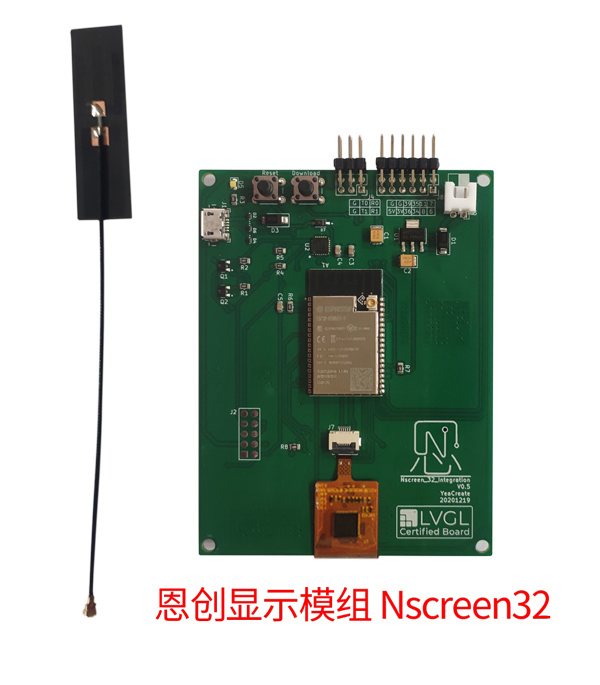

恩创Nscreen32 是一个基于ESP32的显示模组.它包含了16M Flash,8M PSRAM, 分辨率为320x480的4寸TFT屏幕, GT911 电容触屏。同时也是全球第一片获得LVGL官方认证的显示模组。是一个高性能，低价格方案。可广泛应用于嵌入式显示，智能显示等领域。
产品参数
| ESP32-D0WDQ5-V3 |
240MHz 双核CPU, 高达600 DMIPS, 520KB SRAM |
| WIFI |
802.11 B/G/N HT40 (up to 150Mbps) |
| 蓝牙 |
Bluetooth 4.2 BR/EDR/BLE |
| Flash |
16MB |
| PSRAM |
8MB |
| 晶振 |
40Mhz |
| 输入电压 |
5V @ 500mA |
| 接口 |
Mini USB 2.0 , GPIO |
| GPIO电压 |
2.2V-3.6V |
| TFT屏幕参数 |
4.0 寸, 320*480分辨率, 主控IC：ST7796 |
| 触屏参数 |
Goodix GT911 电容触屏 |
| LED |
电源指示灯 |
| 按钮 |
复位按键, 下载按键 |
| USB芯片 |
CP2104 |
| 天线参数 |
2.4G 板载天线以及PXE扩展天线 |
| 工作温度 |
32°F to 104°F ( 0°C to 40°C ) |
| 重量 |
79g |
| 尺寸 |
96.52 x 73.66 x 14.99mm |

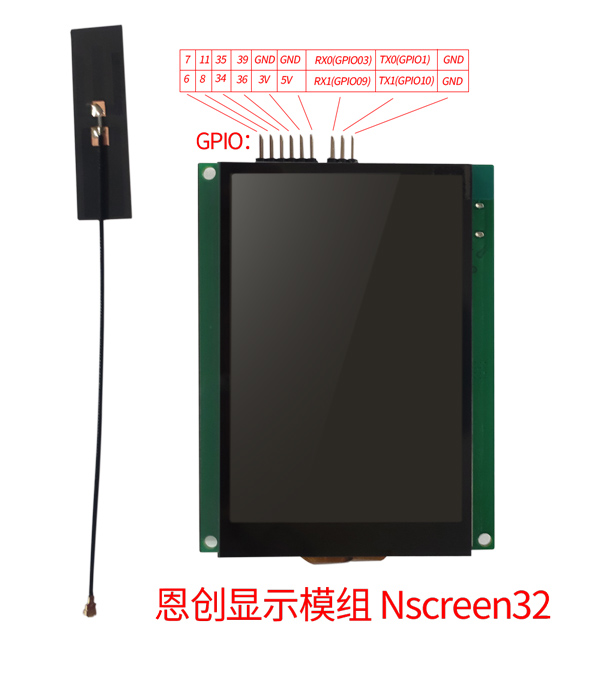

GPIO 引脚:
J8:
| 6 |
8 |
34 |
| 7 |
11 |
35 |
| 36 |
3V |
5V |
| 39 |
GND |
GND |
J4:
| RX1(GPIO9) |
TX1(GPIO10) |
GND |
| RX0(GPIO3) |
TX0(GPIO1) |
GND |
注意:
GPIO 34 - 39 为只输入端口。这些端口没有内置上拉或者下拉电阻，因为不能用于输出。GPIO6-11 已用于连接模组上集成的 SPI flash,GPIO16-17 已用于连接模组上集成的 PSRAM,其它外设可以使用其它任一 GPIO
GPIOs 引脚说明:
| GPIO |
Notes |
| 33 |
LCD-CS |
| 15 |
LCD-RS |
| 32 |
LCD-RST |
| 4 |
LCD-WR |
| 2 |
LCD-RD |
| 12 |
LCD_D0 |
| 13 |
LCD_D1 |
| 26 |
LCD_D2 |
| 25 |
LCD_D3 |
| 19 |
LCD_D4 |
| 18 |
LCD_D5 |
| 27 |
LCD_D6 |
| 14 |
LCD_D7 |
| 22 |
TP-SCL |
| 21 |
TP-SDA |
| 5 |
TP-INT |
| 23 |
TP-RST |
| 3 |
RX0 |
| 1 |
TX0 |
