YeaCreate-RK3562-CORE 核心板

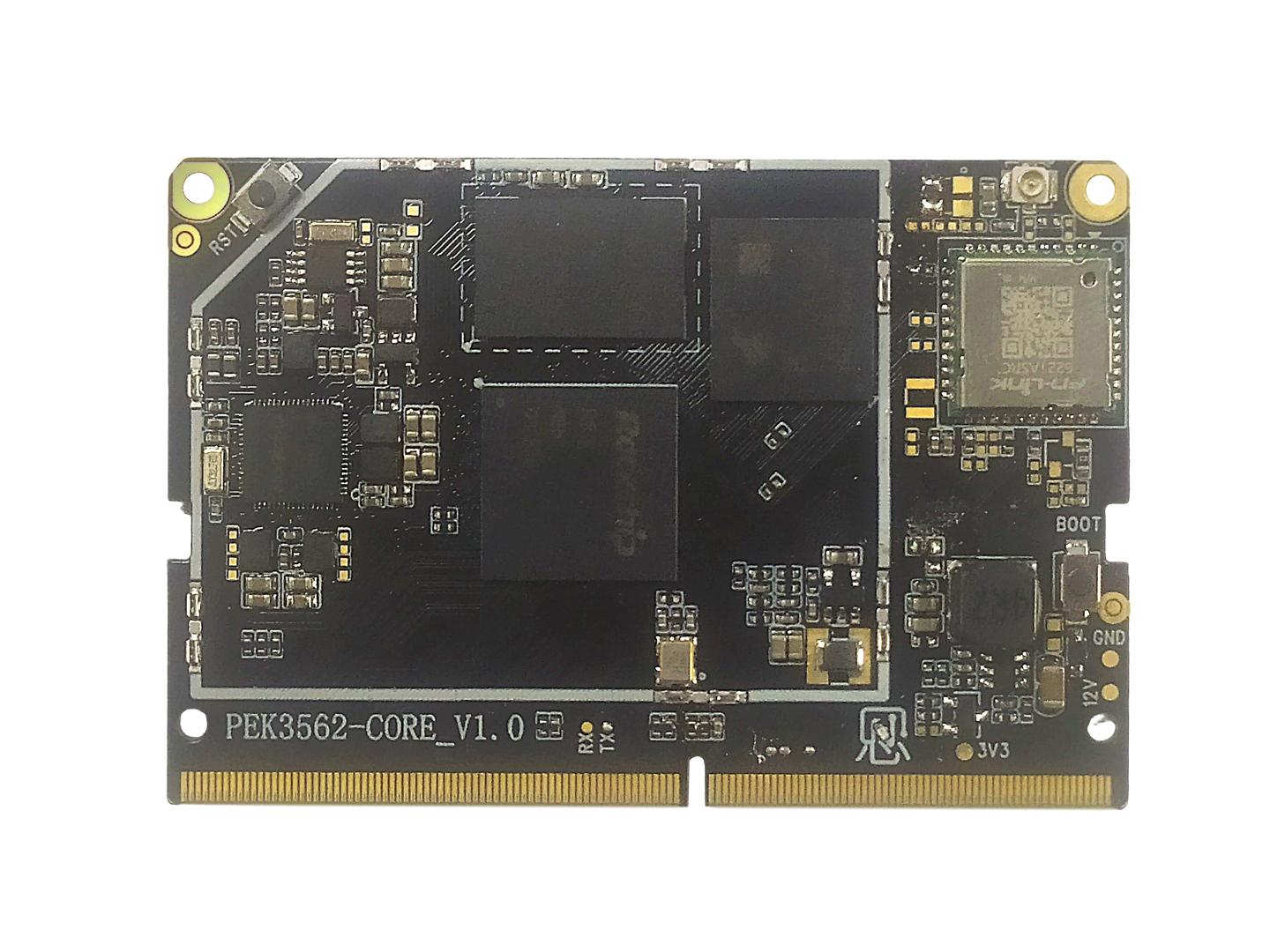

YeaCreate-RK3562-CORE 核心板正面

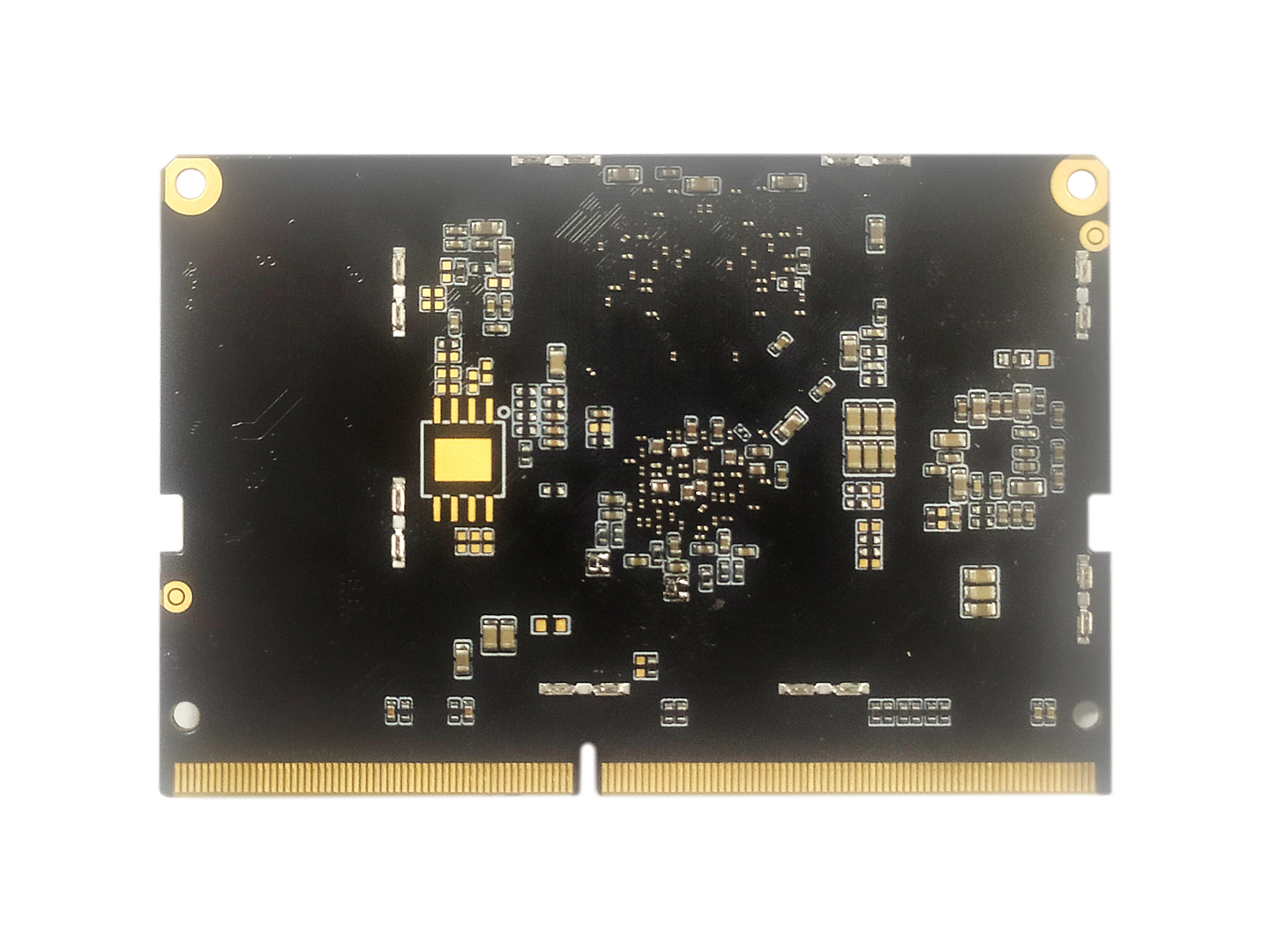

YeaCreate-RK3562-CORE 核心板背面
功能简介
YeaCreate-RK3562核心板基于瑞芯微四核Cortex-A55高性能处理器设计，主频最高可达2.0GHz，集成了Mali-G52 GPU及独立NPU，支持INT4/INT8/FP16混合运算，AI算力约1TOPS，可高效处理边缘计算与智能识别任务。该核心板内置多种高速接口，包括PCIe 3.0、SATA 3.0、千兆以太网、USB 3.0/2.0、MIPI-CSI/DSI等，方便连接摄像头、显示屏及存储外设，并支持双路LVDS和HDMI输出，满足多屏异显需求。同时，板载LPDDR4/LPDDR4X内存与eMMC存储，支持宽温工作及Linux、Android等主流操作系统，适用于工业控制、智能终端、数字标牌、机器视觉等多种嵌入式场景，具有性能稳定、扩展灵活、功耗优化等特点。

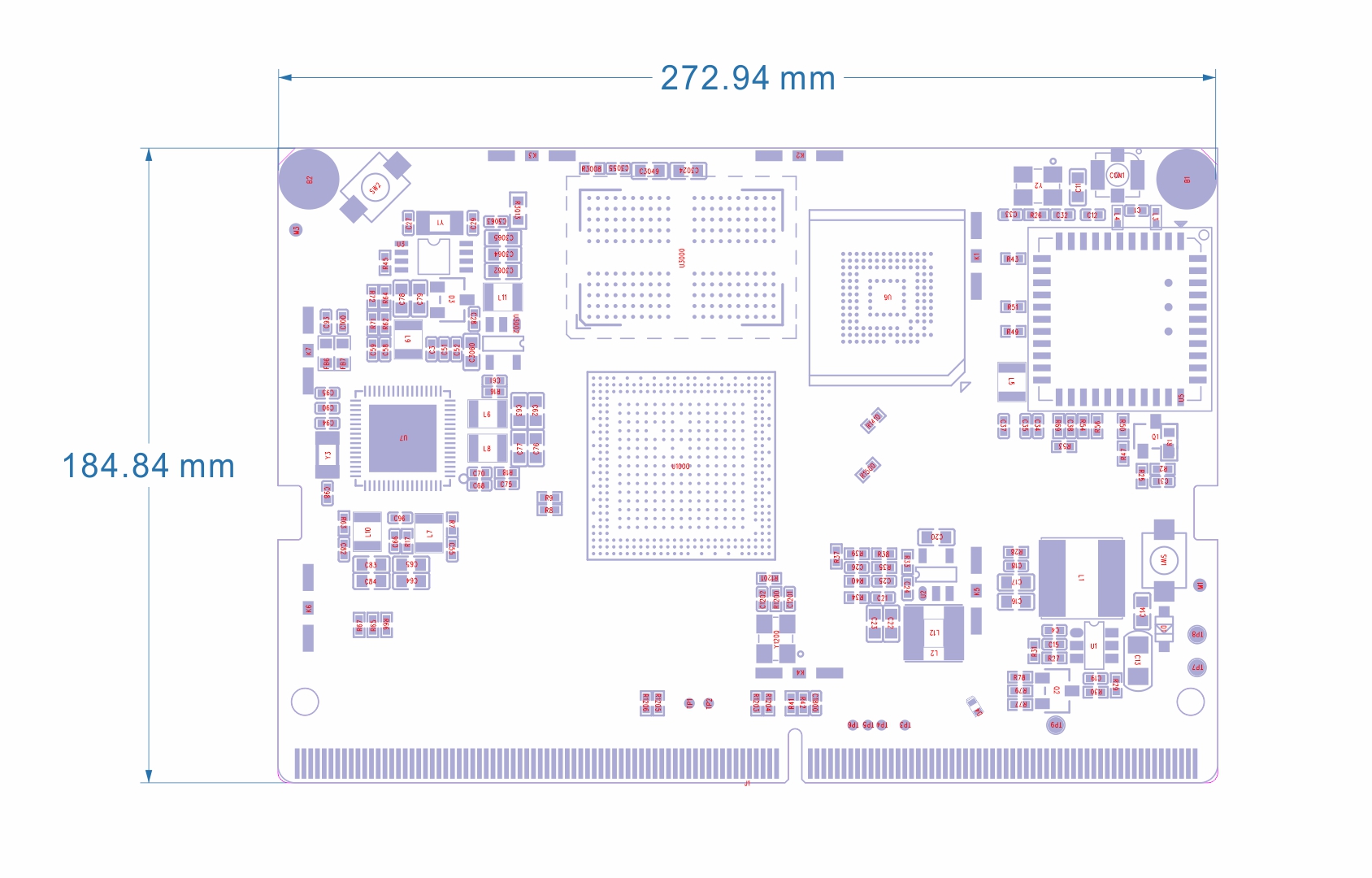

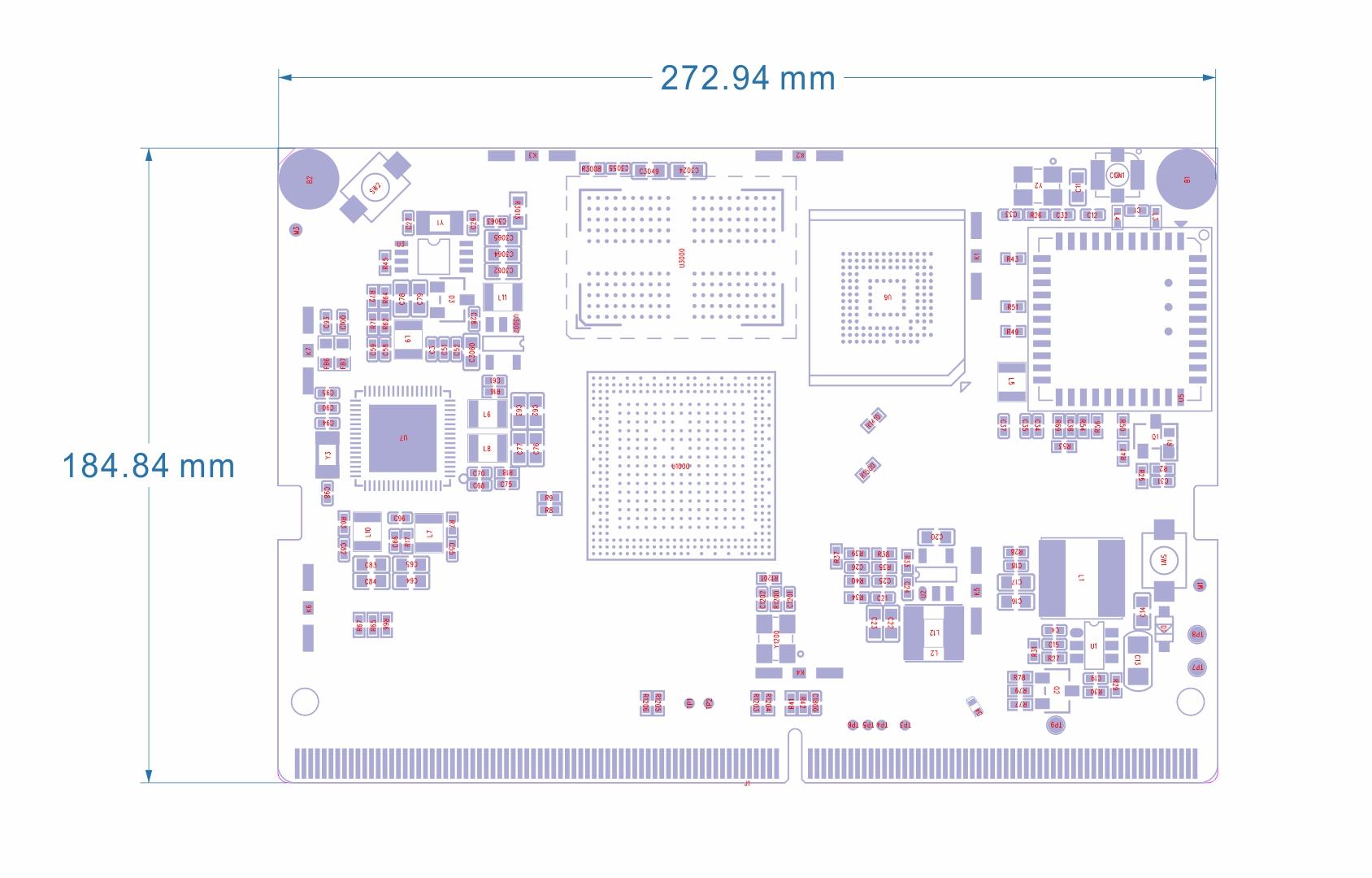

核心板尺寸

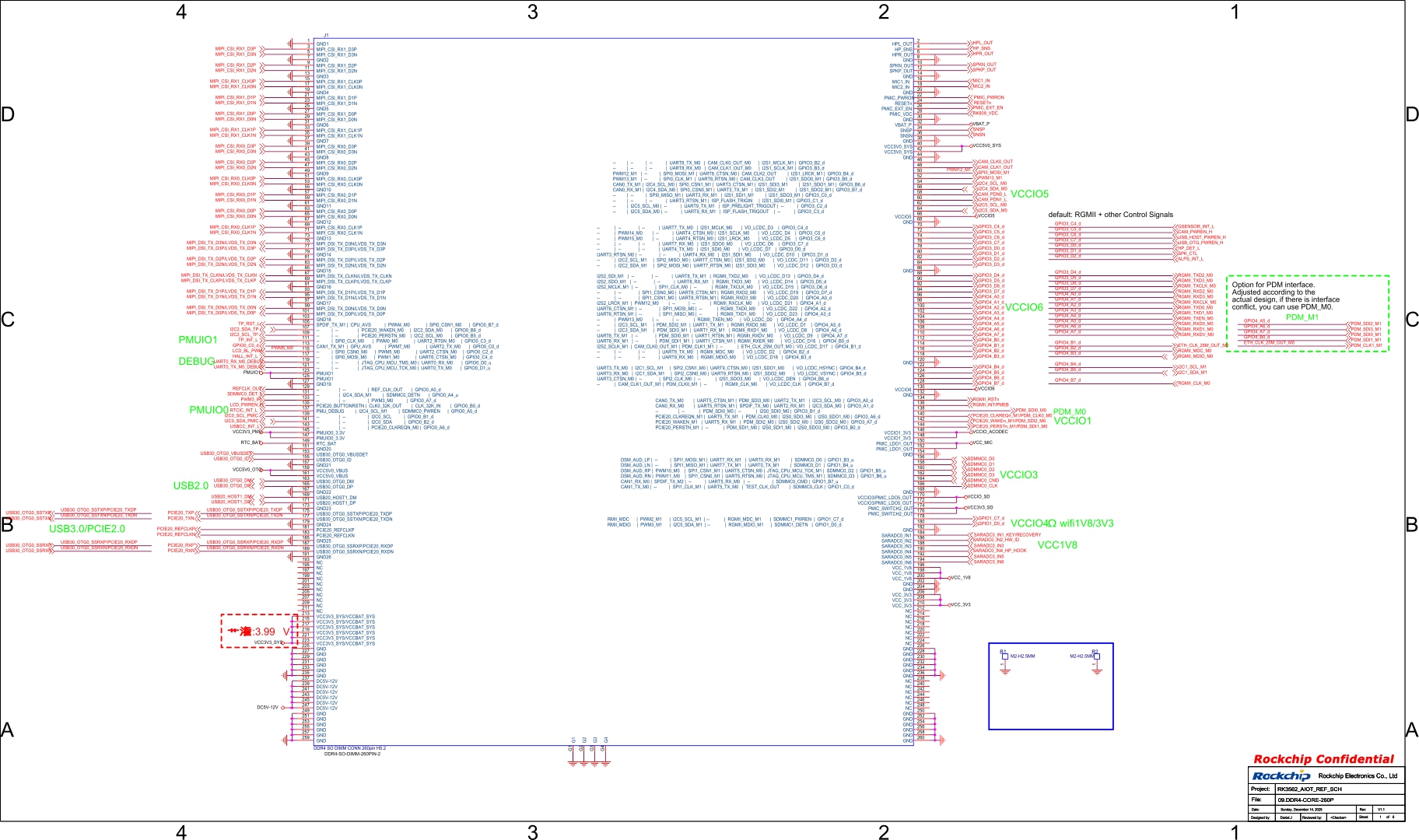

YeaCreate-RK3562-CORE核心板DDR4接口定义
| 1 |
GND1 |
-- |
-- |
-- |
-- |
-- |
-- |
| 2 |
HPL_OUT |
-- |
-- |
-- |
-- |
-- |
-- |
| 3 |
MIPI_CSI_RX1_D3P |
-- |
-- |
-- |
-- |
-- |
-- |
| 4 |
HP_SNS |
-- |
-- |
-- |
-- |
-- |
-- |
| 5 |
MIPI_CSI_RX1_D3N |
-- |
-- |
-- |
-- |
-- |
-- |
| 6 |
HPR_OUT |
-- |
-- |
-- |
-- |
-- |
-- |
| 7 |
GND2 |
-- |
-- |
-- |
-- |
-- |
-- |
| 8 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 9 |
MIPI_CSI_RX1_D2P |
-- |
-- |
-- |
-- |
-- |
-- |
| 10 |
SPKN_OUT |
-- |
-- |
-- |
-- |
-- |
-- |
| 11 |
MIPI_CSI_RX1_D2N |
-- |
-- |
-- |
-- |
-- |
-- |
| 12 |
SPKP_OUT |
-- |
-- |
-- |
-- |
-- |
-- |
| 13 |
GND3 |
-- |
-- |
-- |
-- |
-- |
-- |
| 14 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 15 |
MIPI_CSI_RX1_CLK0P |
-- |
-- |
-- |
-- |
-- |
-- |
| 16 |
MIC1_IN |
-- |
-- |
-- |
-- |
-- |
-- |
| 17 |
MIPI_CSI_RX1_CLK0N |
-- |
-- |
-- |
-- |
-- |
-- |
| 18 |
MIC2_IN |
-- |
-- |
-- |
-- |
-- |
-- |
| 19 |
GND4 |
-- |
-- |
-- |
-- |
-- |
-- |
| 20 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 21 |
MIPI_CSI_RX1_D1P |
-- |
-- |
-- |
-- |
-- |
-- |
| 22 |
PMIC_PWRON |
-- |
-- |
-- |
-- |
-- |
-- |
| 23 |
MIPI_CSI_RX1_D1N |
-- |
-- |
-- |
-- |
-- |
-- |
| 24 |
RESETn |
-- |
-- |
-- |
-- |
-- |
-- |
| 25 |
GND5 |
-- |
-- |
-- |
-- |
-- |
-- |
| 26 |
PMIC_EXT_EN |
-- |
-- |
-- |
-- |
-- |
-- |
| 27 |
MIPI_CSI_RX1_D0P |
-- |
-- |
-- |
-- |
-- |
-- |
| 28 |
PMIC_VDC |
-- |
-- |
-- |
-- |
-- |
-- |
| 29 |
MIPI_CSI_RX1_D0N |
-- |
-- |
-- |
-- |
-- |
-- |
| 30 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 31 |
GND6 |
-- |
-- |
-- |
-- |
-- |
-- |
| 32 |
VBAT_P |
-- |
-- |
-- |
-- |
-- |
-- |
| 33 |
MIPI_CSI_RX1_CLK1P |
-- |
-- |
-- |
-- |
-- |
-- |
| 34 |
SNSP |
-- |
-- |
-- |
-- |
-- |
-- |
| 35 |
MIPI_CSI_RX1_CLK1N |
-- |
-- |
-- |
-- |
-- |
-- |
| 36 |
SNSN |
-- |
-- |
-- |
-- |
-- |
-- |
| 37 |
GND7 |
-- |
-- |
-- |
-- |
-- |
-- |
| 38 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 39 |
MIPI_CSI_RX0_D3P |
-- |
-- |
-- |
-- |
-- |
-- |
| 40 |
VCC5V0_SYS |
-- |
-- |
-- |
-- |
-- |
-- |
| 41 |
MIPI_CSI_RX0_D3N |
-- |
-- |
-- |
-- |
-- |
-- |
| 42 |
VCC5V0_SYS |
-- |
-- |
-- |
-- |
-- |
-- |
| 43 |
GND8 |
-- |
-- |
-- |
-- |
-- |
-- |
| 44 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 45 |
MIPI_CSI_RX0_D2P |
-- |
-- |
-- |
-- |
-- |
-- |
| 46 |
-- |
-- |
-- |
UART8_TX_M0 |
CAM_CLK0_OUT_M0 |
I2S1_MCLK_M1 |
GPIO3_B2_d |
| 47 |
MIPI_CSI_RX0_D2N |
-- |
-- |
-- |
-- |
-- |
-- |
| 48 |
-- |
-- |
-- |
UART8_RX_M0 |
CAM_CLK1_OUT_M0 |
I2S1_SCLK_M1 |
GPIO3_B3_d |
| 49 |
GND9 |
-- |
-- |
-- |
-- |
-- |
-- |
| 50 |
PWM12_M1 |
-- |
SPI0_MOSI_M1 |
UART8_CTSN_M0 |
CAM_CLK2_OUT |
I2S1_LRCK_M1 |
GPIO3_B4_d |
| 51 |
MIPI_CSI_RX0_CLK0P |
-- |
-- |
-- |
-- |
-- |
-- |
| 52 |
PWM13_M1 |
-- |
SPI0_CLK_M1 |
UART8_RTSN_M0 |
CAM_CLK3_OUT |
I2S1_SDO0_M1 |
GPIO3_B5_d |
| 53 |
MIPI_CSI_RX0_CLK0N |
-- |
-- |
-- |
-- |
-- |
-- |
| 54 |
CAN0_TX_M1 |
I2C4_SCL_M0 |
SPI0_CSN1_M1 |
UART3_CTSN_M1 |
I2S1_SDI3_M1 |
I2S1_SDO1_M1 |
GPIO3_B6_d |
| 55 |
GND10 |
-- |
-- |
-- |
-- |
-- |
-- |
| 56 |
CAN0_RX_M1 |
I2C4_SDA_M0 |
SPI0_CSN0_M1 |
UART3_TX_M1 |
I2S1_SDI2_M1 |
I2S1_SDO2_M1 |
GPIO3_B7_d |
| 57 |
MIPI_CSI_RX0_D1P |
-- |
-- |
-- |
-- |
-- |
-- |
| 58 |
-- |
-- |
SPI0_MISO_M1 |
UART3_RX_M1 |
I2S1_SDI1_M1 |
I2S1_SDO3_M1 |
GPIO3_C0_d |
| 59 |
MIPI_CSI_RX0_D1N |
-- |
-- |
-- |
-- |
-- |
-- |
| 60 |
-- |
-- |
-- |
UART3_RTSN_M1 |
ISP_FLASH_TRIGIN |
I2S1_SDI0_M1 |
GPIO3_C1_d |
| 61 |
GND11 |
-- |
-- |
-- |
-- |
-- |
-- |
| 62 |
-- |
I2C5_SCL_M0 |
-- |
UART9_TX_M1 |
ISP_PRELIGHT_TRIGOUT |
-- |
GPIO3_C2_d |
| 63 |
MIPI_CSI_RX0_D0P |
-- |
-- |
-- |
-- |
-- |
-- |
| 64 |
-- |
I2C5_SDA_M0 |
-- |
UART9_RX_M1 |
ISP_FLASH_TRIGOUT |
-- |
GPIO3_C3_d |
| 65 |
MIPI_CSI_RX0_D0N |
-- |
-- |
-- |
-- |
-- |
-- |
| 66 |
VCCIO5 |
-- |
-- |
-- |
-- |
-- |
-- |
| 67 |
GND12 |
-- |
-- |
-- |
-- |
-- |
-- |
| 68 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 69 |
MIPI_CSI_RX0_CLK1P |
-- |
-- |
-- |
-- |
-- |
-- |
| 70 |
-- |
-- |
-- |
UART7_TX_M0 |
I2S1_MCLK_M0 |
VO_LCDC_D3 |
GPIO3_C4_d |
| 71 |
MIPI_CSI_RX0_CLK1N |
-- |
-- |
-- |
-- |
-- |
-- |
| 72 |
-- |
PWM14_M0 |
-- |
UART4_CTSN_M0 |
I2S1_SCLK_M0 |
VO_LCDC_D4 |
GPIO3_C5_d |
| 73 |
GND13 |
-- |
-- |
-- |
-- |
-- |
-- |
| 74 |
-- |
PWM15_M0 |
-- |
UART4_RTSN_M0 |
I2S1_LRCK_M0 |
VO_LCDC_D5 |
GPIO3_C6_d |
| 75 |
MIPI_DSI_TX_D3N/LVDS_TX_D3N |
-- |
-- |
-- |
-- |
-- |
-- |
| 76 |
-- |
-- |
-- |
UART7_RX_M0 |
I2S1_SDO0_M0 |
VO_LCDC_D6 |
GPIO3_C7_d |
| 77 |
MIPI_DSI_TX_D3P/LVDS_TX_D3P |
-- |
-- |
-- |
-- |
-- |
-- |
| 78 |
-- |
-- |
-- |
UART4_TX_M0 |
I2S1_SDI0_M0 |
VO_LCDC_D7 |
GPIO3_D0_d |
| 79 |
GND14 |
-- |
-- |
-- |
-- |
-- |
-- |
| 80 |
UART3_RTSN_M0 |
-- |
-- |
UART4_RX_M0 |
I2S1_SDI1_M0 |
VO_LCDC_D10 |
GPIO3_D1_d |
| 81 |
MIPI_DSI_TX_D2P/LVDS_TX_D2P |
-- |
-- |
-- |
-- |
-- |
-- |
| 82 |
-- |
I2C2_SCL_M1 |
SPI2_MISO_M0 |
UART7_CTSN_M0 |
I2S1_SDI2_M0 |
VO_LCDC_D11 |
GPIO3_D2_d |
| 83 |
MIPI_DSI_TX_D2N/LVDS_TX_D2N |
-- |
-- |
-- |
-- |
-- |
-- |
| 84 |
-- |
I2C2_SDA_M1 |
SPI2_MOSI_M0 |
UART7_RTSN_M0 |
I2S1_SDI3_M0 |
VO_LCDC_D12 |
GPIO3_D3_d |
| 85 |
GND15 |
-- |
-- |
-- |
-- |
-- |
-- |
| 86 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 87 |
MIPI_DSI_TX_CLKN/LVDS_TX_CLKN |
-- |
-- |
-- |
-- |
-- |
-- |
| 88 |
I2S2_SDI_M1 |
-- |
-- |
UART8_TX_M1 |
RGMII_TXD2_M0 |
VO_LCDC_D13 |
GPIO3_D4_d |
| 89 |
MIPI_DSI_TX_CLKP/LVDS_TX_CLKP |
-- |
-- |
-- |
-- |
-- |
-- |
| 90 |
I2S2_SDO_M1 |
-- |
-- |
UART8_RX_M1 |
RGMII_TXD3_M0 |
VO_LCDC_D14 |
GPIO3_D5_d |
| 91 |
GND16 |
-- |
-- |
-- |
-- |
-- |
-- |
| 92 |
I2S2_MCLK_M1 |
-- |
SPI1_CLK_M0 |
-- |
RGMII_TXCLK_M0 |
VO_LCDC_D15 |
GPIO3_D6_d |
| 93 |
MIPI_DSI_TX_D1P/LVDS_TX_D1P |
-- |
-- |
-- |
-- |
-- |
-- |
| 94 |
-- |
-- |
SPI1_CSN0_M0 |
UART8_CTSN_M1 |
RGMII_RXD2_M0 |
VO_LCDC_D19 |
GPIO3_D7_d |
| 95 |
MIPI_DSI_TX_D1N/LVDS_TX_D1N |
-- |
-- |
-- |
-- |
-- |
-- |
| 96 |
-- |
-- |
SPI1_CSN1_M0 |
UART8_RTSN_M1 |
RGMII_RXD3_M0 |
VO_LCDC_D20 |
GPIO4_A0_d |
| 97 |
GND17 |
-- |
-- |
-- |
-- |
-- |
-- |
| 98 |
I2S2_LRCK_M1 |
PWM12_M0 |
-- |
-- |
RGMII_RXCLK_M0 |
VO_LCDC_D21 |
GPIO4_A1_d |
| 99 |
MIPI_DSI_TX_D0N/LVDS_TX_D0N |
-- |
-- |
-- |
-- |
-- |
-- |
| 100 |
UART6_CTSN_M1 |
-- |
SPI1_MOSI_M0 |
-- |
RGMII_TXD0_M0 |
VO_LCDC_D22 |
GPIO4_A2_d |
| 101 |
MIPI_DSI_TX_D0P/LVDS_TX_D0P |
-- |
-- |
-- |
-- |
-- |
-- |
| 102 |
UART6_RTSN_M1 |
-- |
SPI1_MISO_M0 |
-- |
RGMII_TXD1_M0 |
VO_LCDC_D23 |
GPIO4_A3_d |
| 103 |
GND18 |
-- |
-- |
-- |
-- |
-- |
-- |
| 104 |
-- |
PWM13_M0 |
-- |
-- |
RGMII_TXEN_M0 |
VO_LCDC_D0 |
GPIO4_A4_d |
| 105 |
SPDIF_TX_M1 |
CPU_AVS |
PWM4_M0 |
SPI0_CSN1_M0 |
GPIO0_B7_d |
-- |
-- |
| 106 |
-- |
I2C3_SCL_M1 |
PDM_SDI2_M1 |
UART1_TX_M1 |
RGMII_RXD0_M0 |
VO_LCDC_D1 |
GPIO4_A5_d |
| 107 |
-- |
-- |
PCIE20_WAKEN_M0 |
I2C2_SDA_M0 |
GPIO0_B6_d |
-- |
-- |
| 108 |
-- |
I2C3_SDA_M1 |
PDM_SDI3_M1 |
UART1_RX_M1 |
RGMII_RXD1_M0 |
VO_LCDC_D8 |
GPIO4_A6_d |
| 109 |
-- |
-- |
PCIE20_PERSTN_M0 |
I2C2_SCL_M0 |
GPIO0_B5_d |
-- |
-- |
| 110 |
UART6_TX_M1 |
-- |
PDM_SDI0_M1 |
UART1_RTSN_M1 |
RGMII_RXDV_M0 |
VO_LCDC_D9 |
GPIO4_A7_d |
| 111 |
-- |
SPI0_CLK_M0 |
PWM0_M0 |
UART2_RTSN_M0 |
GPIO0_C3_d |
-- |
-- |
| 112 |
UART6_RX_M1 |
-- |
PDM_SDI1_M1 |
UART1_CTSN_M1 |
RGMII_RXER_M0 |
VO_LCDC_D16 |
GPIO4_B0_d |
| 113 |
CAN1_TX_M1 |
GPU_AVS |
PWM7_M0 |
UART2_TX_M0 |
GPIO0_C0_d |
-- |
-- |
| 114 |
I2S2_SCLK_M1 |
CAM_CLK0_OUT_M1 |
PDM_CLK1_M1 |
-- |
ETH_CLK_25M_OUT_M0 |
VO_LCDC_D17 |
GPIO4_B1_d |
| 115 |
-- |
SPI0_CSN0_M0 |
PWM5_M0 |
UART2_CTSN_M0 |
GPIO0_C2_d |
-- |
-- |
| 116 |
-- |
-- |
-- |
UART9_TX_M0 |
RGMII_MDC_M0 |
VO_LCDC_D2 |
GPIO4_B2_d |
| 117 |
-- |
SPI0_MOSI_M0 |
PWM1_M0 |
UART6_CTSN_M0 |
GPIO0_C4_d |
-- |
-- |
| 118 |
-- |
-- |
-- |
UART9_RX_M0 |
RGMII_MDIO_M0 |
VO_LCDC_D18 |
GPIO4_B3_d |
| 119 |
-- |
-- |
JTAG_CPU_MCU_TMS_M0 |
UART0_RX_M0 |
GPIO0_D0_u |
-- |
-- |
| 120 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 121 |
-- |
-- |
JTAG_CPU_MCU_TCK_M0 |
UART0_TX_M0 |
GPIO0_D1_u |
-- |
-- |
| 122 |
UART3_TX_M0 |
I2C1_SCL_M1 |
SPI2_CSN1_M0 |
UART9_CTSN_M0 |
I2S1_SDO1_M0 |
VO_LCDC_HSYNC |
GPIO4_B4_d |
| 123 |
PMUIO1 |
-- |
-- |
-- |
-- |
-- |
-- |
| 124 |
UART3_RX_M0 |
I2C1_SDA_M1 |
SPI2_CSN0_M0 |
UART9_RTSN_M0 |
I2S1_SDO2_M0 |
VO_LCDC_VSYNC |
GPIO4_B5_d |
| 125 |
PMUIO1 |
-- |
-- |
-- |
-- |
-- |
-- |
| 126 |
UART3_CTSN_M0 |
-- |
SPI2_CLK_M0 |
-- |
I2S1_SDO3_M0 |
VO_LCDC_DEN |
GPIO4_B6_d |
| 127 |
GND19 |
-- |
-- |
-- |
-- |
-- |
-- |
| 128 |
-- |
CAM_CLK1_OUT_M1 |
PDM_CLK0_M1 |
-- |
RGMII_CLK_M0 |
VO_LCDC_CLK |
GPIO4_B7_d |
| 129 |
-- |
-- |
REF_CLK_OUT |
GPIO0_A0_d |
-- |
-- |
-- |
| 130 |
VCCIO6 |
-- |
-- |
-- |
-- |
-- |
-- |
| 131 |
-- |
I2C4_SDA_M1 |
SDMMC0_DETN |
GPIO0_A4_u |
-- |
-- |
-- |
| 132 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 133 |
-- |
-- |
PWM3_M0 |
GPIO0_A7_d |
-- |
-- |
-- |
| 134 |
CAN0_TX_M0 |
UART5_CTSN_M1 |
PDM_SDI3_M0 |
UART2_TX_M1 |
I2C3_SCL_M0 |
GPIO3_A0_d |
-- |
| 135 |
PCIE20_BUTTONRSTN |
CLK0_32K_OUT |
CLK_32K_IN |
GPIO0_B0_d |
-- |
-- |
-- |
| 136 |
CAN0_RX_M0 |
UART5_RTSN_M1 |
SPDIF_TX_M0 |
UART2_RX_M1 |
I2C3_SDA_M0 |
GPIO3_A1_d |
-- |
| 137 |
PMU_DEBUG |
I2C4_SCL_M1 |
SDMMC0_PWREN |
GPIO0_A5_d |
-- |
-- |
-- |
| 138 |
-- |
-- |
PDM_SDI0_M0 |
-- |
I2S0_SDI0_M0 |
GPIO3_B1_d |
-- |
| 139 |
-- |
-- |
I2C0_SCL |
GPIO0_B1_d |
-- |
-- |
-- |
| 140 |
PCIE20_CLKREQN_M1 |
UART5_TX_M1 |
PDM_CLK0_M0 |
I2S0_SDI3_M0 |
I2S0_SDO1_M0 |
GPIO3_A6_d |
-- |
| 141 |
-- |
-- |
I2C0_SDA |
GPIO0_B2_d |
-- |
-- |
-- |
| 142 |
PCIE20_WAKEN_M1 |
UART5_RX_M1 |
PDM_SDI2_M0 |
I2S0_SDI2_M0 |
I2S0_SDO2_M0 |
GPIO3_A7_d |
-- |
| 143 |
-- |
-- |
PCIE20_CLKREQN_M0 |
GPIO0_A6_d |
-- |
-- |
-- |
| 144 |
PCIE20_PERSTN_M1 |
-- |
PDM_SDI1_M0 |
I2S0_SDI1_M0 |
I2S0_SDO3_M0 |
GPIO3_B0_d |
-- |
| 145 |
PMUIO0_3.3V |
-- |
-- |
-- |
-- |
-- |
-- |
| 146 |
VCCIO1_3V3 |
-- |
-- |
-- |
-- |
-- |
-- |
| 147 |
PMUIO0_3.3V |
-- |
-- |
-- |
-- |
-- |
-- |
| 148 |
VCCIO1_3V3 |
-- |
-- |
-- |
-- |
-- |
-- |
| 149 |
RTC_BAT |
-- |
-- |
-- |
-- |
-- |
-- |
| 150 |
PMIC_LDO1_OUT |
-- |
-- |
-- |
-- |
-- |
-- |
| 151 |
GND20 |
-- |
-- |
-- |
-- |
-- |
-- |
| 152 |
PMIC_LDO1_OUT |
-- |
-- |
-- |
-- |
-- |
-- |
| 153 |
USB30_OTG0_VBUSDET |
-- |
-- |
-- |
-- |
-- |
-- |
| 154 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 155 |
USB30_OTG0_ID |
-- |
-- |
-- |
-- |
-- |
-- |
| 156 |
DSM_AUD_LP |
-- |
SPI1_MOSI_M1 |
UART7_RX_M1 |
UART0_RX_M1 |
SDMMC0_D0 |
GPIO1_B3_u |
| 157 |
GND21 |
-- |
-- |
-- |
-- |
-- |
-- |
| 158 |
DSM_AUD_LN |
-- |
SPI1_MISO_M1 |
UART7_TX_M1 |
UART0_TX_M1 |
SDMMC0_D1 |
GPIO1_B4_u |
| 159 |
VCC5V0_VBUS |
-- |
-- |
-- |
-- |
-- |
-- |
| 160 |
DSM_AUD_RP |
PWM10_M0 |
SPI1_CSN1_M1 |
UART5_CTSN_M0 |
JTAG_CPU_MCU_TCK_M1 |
SDMMC0_D2 |
GPIO1_B5_u |
| 161 |
VCC5V0_VBUS |
-- |
-- |
-- |
-- |
-- |
-- |
| 162 |
DSM_AUD_RN |
PWM11_M0 |
SPI1_CSN0_M1 |
UART5_RTSN_M0 |
JTAG_CPU_MCU_TMS_M1 |
SDMMC0_D3 |
GPIO1_B6_u |
| 163 |
USB30_OTG0_DM |
-- |
-- |
-- |
-- |
-- |
-- |
| 164 |
CAN1_RX_M0 |
SPDIF_TX_M2 |
-- |
UART5_RX_M0 |
-- |
SDMMC0_CMD |
GPIO1_B7_u |
| 165 |
USB30_OTG0_DP |
-- |
-- |
-- |
-- |
-- |
-- |
| 166 |
CAN1_TX_M0 |
-- |
SPI1_CLK_M1 |
UART5_TX_M0 |
TEST_CLK_OUT |
SDMMC0_CLK |
GPIO1_C0_d |
| 167 |
GND22 |
-- |
-- |
-- |
-- |
-- |
-- |
| 168 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 169 |
USB20_HOST1_DM |
-- |
-- |
-- |
-- |
-- |
-- |
| 170 |
VCCIO3/PMIC_LDO5_OUT |
-- |
-- |
-- |
-- |
-- |
-- |
| 171 |
USB20_HOST1_DP |
-- |
-- |
-- |
-- |
-- |
-- |
| 172 |
VCCIO3/PMIC_LDO5_OUT |
-- |
-- |
-- |
-- |
-- |
-- |
| 173 |
GND23 |
-- |
-- |
-- |
-- |
-- |
-- |
| 174 |
PMIC_SWITCH2_OUT |
-- |
-- |
-- |
-- |
-- |
-- |
| 175 |
USB30_OTG0_SSTXP/PCIE20_TXDP |
-- |
-- |
-- |
-- |
-- |
-- |
| 176 |
PMIC_SWITCH2_OUT |
-- |
-- |
-- |
-- |
-- |
-- |
| 177 |
USB30_OTG0_SSTXN/PCIE20_TXDN |
-- |
-- |
-- |
-- |
-- |
-- |
| 178 |
RMII_MDC |
PWM2_M1 |
I2C5_SCL_M1 |
-- |
RGMII_MDC_M1 |
SDMMC1_PWREN |
GPIO1_C7_d |
| 179 |
GND24 |
-- |
-- |
-- |
-- |
-- |
-- |
| 180 |
RMII_MDIO |
PWM3_M1 |
I2C5_SDA_M1 |
-- |
RGMII_MDIO_M1 |
SDMMC1_DETN |
GPIO1_D0_d |
| 181 |
PCIE20_REFCLKP |
-- |
-- |
-- |
-- |
-- |
-- |
| 182 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 183 |
PCIE20_REFCLKN |
-- |
-- |
-- |
-- |
-- |
-- |
| 184 |
SARADC0_IN1 |
-- |
-- |
-- |
-- |
-- |
-- |
| 185 |
GND25 |
-- |
-- |
-- |
-- |
-- |
-- |
| 186 |
SARADC0_IN2 |
-- |
-- |
-- |
-- |
-- |
-- |
| 187 |
USB30_OTG0_SSRXP/PCIE20_RXDP |
-- |
-- |
-- |
-- |
-- |
-- |
| 188 |
SARADC0_IN3 |
-- |
-- |
-- |
-- |
-- |
-- |
| 189 |
USB30_OTG0_SSRXN/PCIE20_RXDN |
-- |
-- |
-- |
-- |
-- |
-- |
| 190 |
SARADC0_IN4 |
-- |
-- |
-- |
-- |
-- |
-- |
| 191 |
GND26 |
-- |
-- |
-- |
-- |
-- |
-- |
| 192 |
SARADC0_IN5 |
-- |
-- |
-- |
-- |
-- |
-- |
| 193 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 194 |
SARADC0_IN6 |
-- |
-- |
-- |
-- |
-- |
-- |
| 195 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 196 |
VCC_1V8 |
-- |
-- |
-- |
-- |
-- |
-- |
| 197 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 198 |
VCC_1V8 |
-- |
-- |
-- |
-- |
-- |
-- |
| 199 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 200 |
VCC_1V8 |
-- |
-- |
-- |
-- |
-- |
-- |
| 201 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 202 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 203 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 204 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 205 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 206 |
VCC_3V3 |
-- |
-- |
-- |
-- |
-- |
-- |
| 207 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 208 |
VCC_3V3 |
-- |
-- |
-- |
-- |
-- |
-- |
| 209 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 210 |
VCC_3V3 |
-- |
-- |
-- |
-- |
-- |
-- |
| 211 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 212 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 213 |
VCC3V3_SYS/VCCBAT_SYS |
-- |
-- |
-- |
-- |
-- |
-- |
| 214 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 215 |
VCC3V3_SYS/VCCBAT_SYS |
-- |
-- |
-- |
-- |
-- |
-- |
| 216 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 217 |
VCC3V3_SYS/VCCBAT_SYS |
-- |
-- |
-- |
-- |
-- |
-- |
| 218 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 219 |
VCC3V3_SYS/VCCBAT_SYS |
-- |
-- |
-- |
-- |
-- |
-- |
| 220 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 221 |
VCC3V3_SYS/VCCBAT_SYS |
-- |
-- |
-- |
-- |
-- |
-- |
| 222 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 223 |
VCC3V3_SYS/VCCBAT_SYS |
-- |
-- |
-- |
-- |
-- |
-- |
| 224 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 225 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 226 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 227 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 228 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 229 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 230 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 231 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 232 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 233 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 234 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 235 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 236 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 237 |
DC5V-12V |
-- |
-- |
-- |
-- |
-- |
-- |
| 238 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 239 |
DC5V-12V |
-- |
-- |
-- |
-- |
-- |
-- |
| 240 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 241 |
DC5V-12V |
-- |
-- |
-- |
-- |
-- |
-- |
| 242 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 243 |
DC5V-12V |
-- |
-- |
-- |
-- |
-- |
-- |
| 244 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 245 |
DC5V-12V |
-- |
-- |
-- |
-- |
-- |
-- |
| 246 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 247 |
DC5V-12V |
-- |
-- |
-- |
-- |
-- |
-- |
| 248 |
NC |
-- |
-- |
-- |
-- |
-- |
-- |
| 249 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 250 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 251 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 252 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 253 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 254 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 255 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 256 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 257 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 258 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
| 259 |
GND |
-- |
-- |
-- |
-- |
-- |
-- |
为搭配YeaCreate-RK3562核心板强大的功能，我司支持开发与其对应的功能扩展外围板。外围板能够灵活适配 AI 交互、物联网终端、人机界面及智能控制等应用场景。模块化的外围板设计降低了系统开发与维护成本，支持多种装配与定制方案，便于产品快速迭代与规模化部署。
中文
EN
