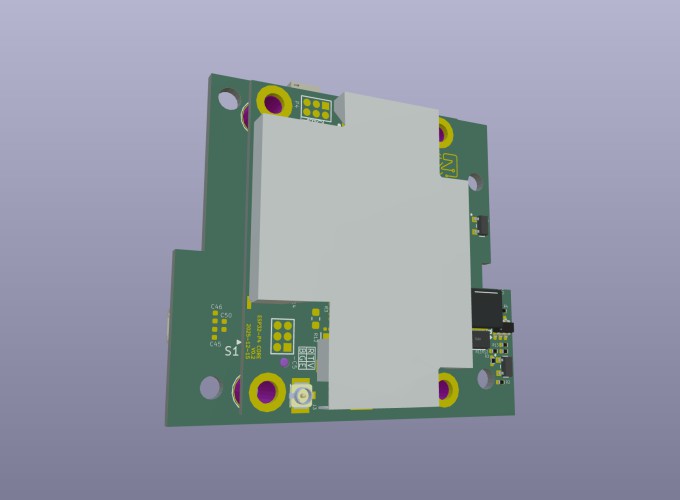

YeaCreate-ESP32-P4-BODY 外围板3D图

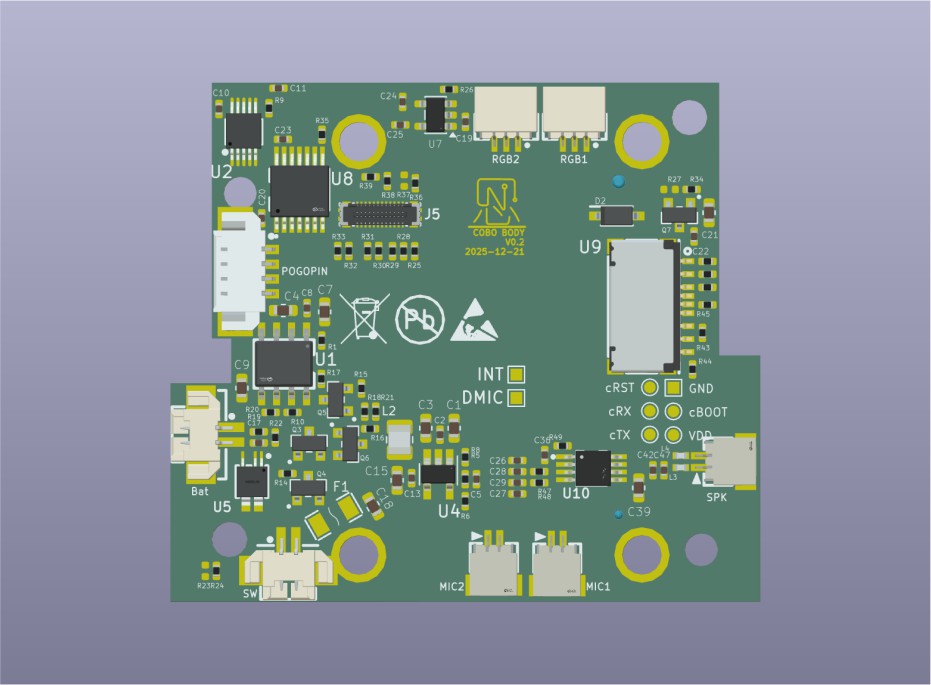

YeaCreate-ESP32-P4-BODY 外围板正面

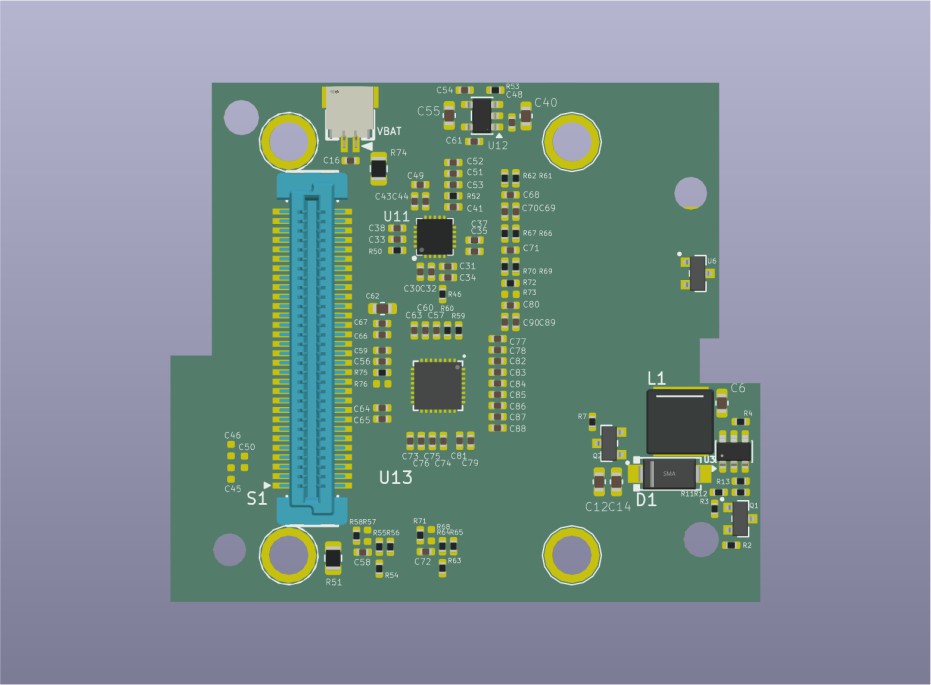

YeaCreate-ESP32-P4-BODY 外围板背面

功能简介
YeaCreate-ESP32-P4-BODY外围板作为 YeaCreate-ESP32-P4-CORE 核心板的功能扩展与应用承载平台,通过 LGA 接口与核心板稳定连接,为系统提供完整的电源管理、外设接入及接口支持。外围板可根据应用需求集成显示接口、音频输入输出、TF 卡存储、USB 及多种通信与控制接口,使核心板在保持计算与无线能力集中的同时,实现更丰富的功能组合。
搭配 YeaCreate-ESP32-P4-CORE 的高性能计算与多媒体处理能力,外围板能够灵活适配 AI 交互、物联网终端、人机界面及智能控制等应用场景。模块化的外围板设计降低了系统开发与维护成本,支持多种装配与定制方案,便于产品快速迭代与规模化部署。

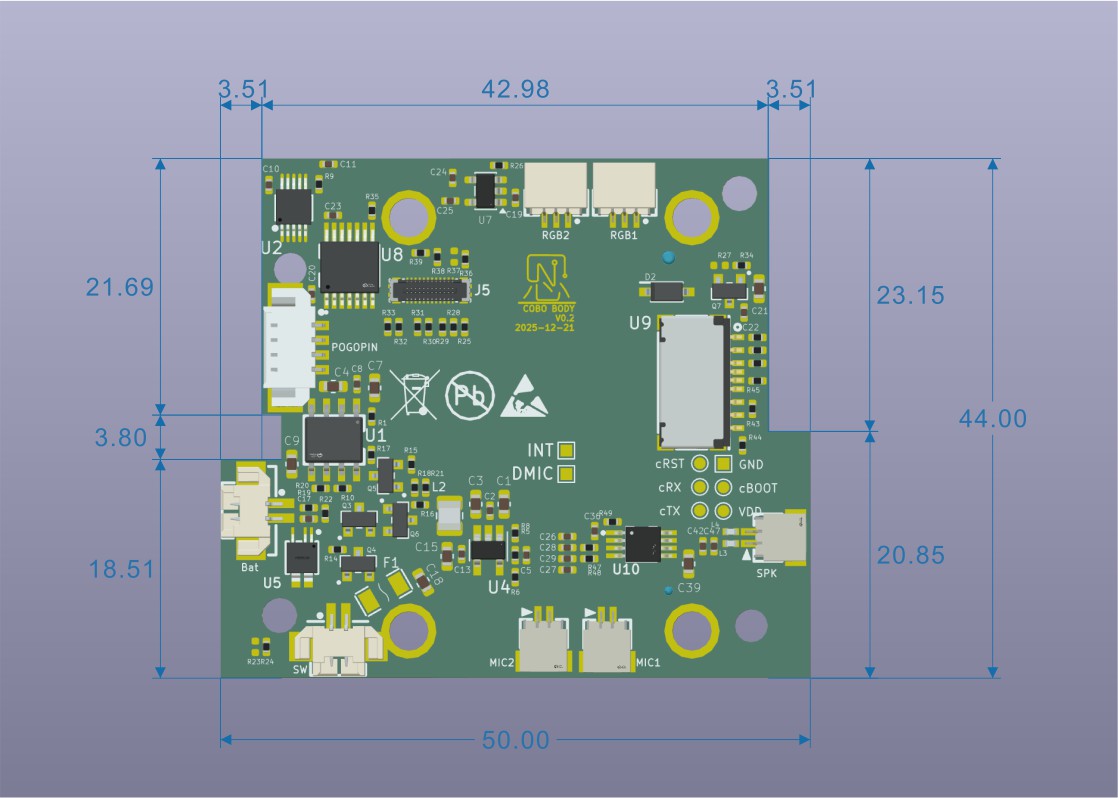

外围板尺寸

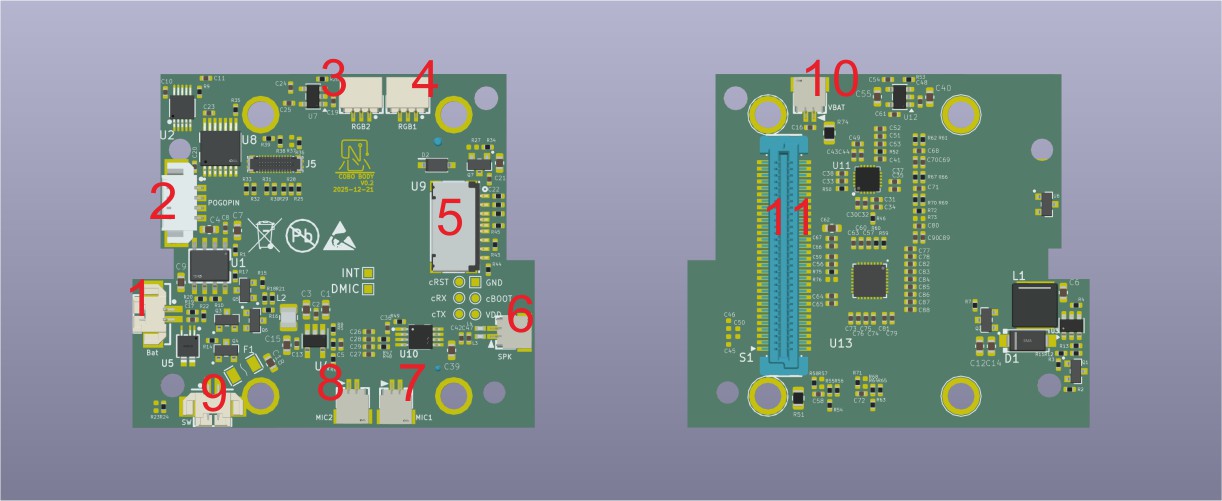

外围板功能

| 编号 |
描述 |
| 1 |
锂电池接口 |
| 2 |
POGOPIN 接口 |
| 3、4 |
RGB灯接口 |
| 5 |
TF卡接口 |
| 6 |
喇叭接口 |
| 7、8 |
麦克风接口 |
| 9 |
电源开关接口 |
| 10 |
钮扣电池接口 |
| 11 |
60PIN 主板接口 |
该外围板为主控系统提供完善的电源、存储、显示及音频扩展能力,适用于多种嵌入式与智能应用场景。板载锂电池接口与纽扣电池接口,支持设备的主供电与备用供电,配合电源开关接口,实现安全、便捷的电源管理。通过 POGOPIN 接口,可实现快速连接、调试与充电,提升整机装配与维护效率。
在交互与显示方面,外围板提供 RGB 灯接口,可用于状态指示与氛围显示;同时支持 TF 卡接口,用于数据存储、日志记录或多媒体文件扩展。在音频功能上,集成 喇叭接口 与 麦克风接口,支持语音播放、语音采集及人机语音交互应用,麦克风阵列,可辨别声音方向。
此外,外围板通过 40PIN 主板接口 与核心主控板相连,实现电源、通信及各类外设信号的统一扩展与管理,为系统提供良好的扩展性和兼容性,适合用于 AI 终端、智能家居、语音交互设备及原型开发等场景。
外围板配套

该系统采用 核心板 + 外围板 的模块化设计思路,YeaCreate-ESP32-P4-CORE 作为核心计算单元,通过 LGA 接口与外围板进行可靠连接。外围板主要负责电源管理、接口扩展与功能外设集成,可根据不同应用场景进行定制与组合。
在保持核心板通用性的同时,外围板可灵活扩展显示、音频、存储、通信及各类传感器接口,使整套方案在功能配置、装配方式及产品形态上具备更高的可扩展性与适配性,适用于 AI、物联网及嵌入式应用的快速开发与量产部署。
